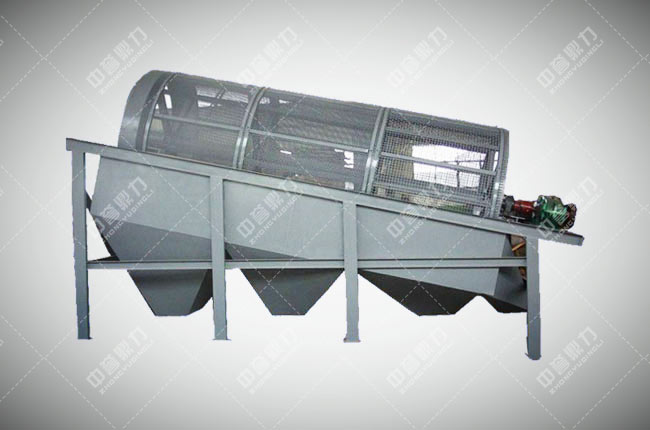

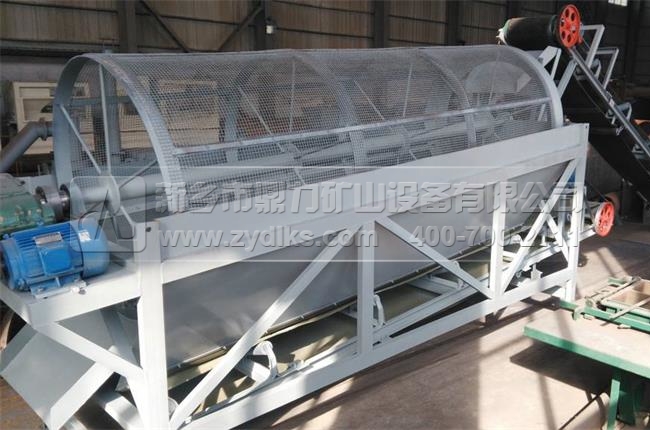

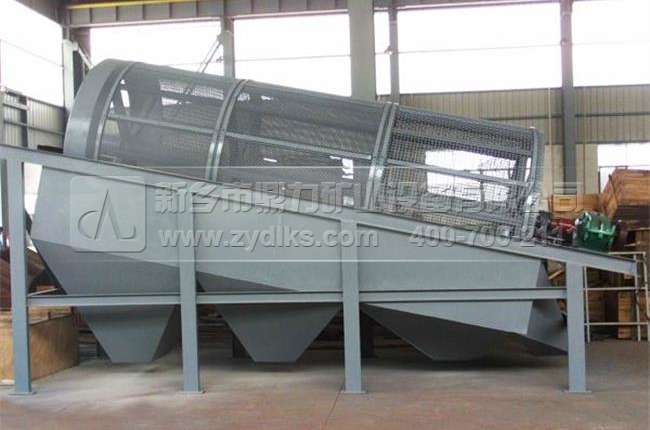

滚筒筛安装使用说明书及调试介绍

滚筒筛设备安装

1、预埋钢板。安装前应按设备安装图的要求预埋钢板，要求预埋钢板的上平面位于同一平面上。安装所需的预埋钢板、底脚螺钉等均由安装单位自备。

2、筛体的安装。依靠设备投料口、卸料口的位置设计，对筛体安装位置进行。

3、安装基础支架。将筛体两端通过吊装安装在基础支架上，并将筛体安装斜度调改至设计角度，后进行不变焊接。

4、衔接投料口和卸料口。

5、衔接筛体下部支架密封板。

6、用手操作滚筒筛选分级筒，不得有阻力过大或卡死现象，否则应立即查清因素加以调改。

7、滚筒筛出厂后，如大于6个月才安装，则安装前须将大轴的轴承拆掉清洗，添加新光滑油（2号锂基光滑油）。

滚筒筛设备调试

调试前的准备工作：

1、滚筒筛各零件安装完，观察合格后，可进行试操作。试操作前，应具体观察各零件按图纸所示安装正确，各紧固件牢靠，筛体周围是否有妨碍滚筒筛操作的困难物；

2、将长方形维护门位于打开位置，并通过手动盘车操作筛选分级筒，观察梳型清筛机构有无犯卡、磨擦现象，如果有则可通过调改螺钉进行调改；

3、观察各轴承座、变速箱应润滑良好，变速箱油位应合适；

4、电源接头应结实，缘良好，接地正确。

空载试车

1、点动电机限制按钮，观察电机旋转方向应与笼式滚筒筛所示转向一致；

2、开动设备操作4－－6小时，观察滚筒筛操作状况，如果了解异常声响或其它现象，应立即停止观察，找出因素，排除疑问。 试操作4－6小时应观察下列项目：

a、 大轴轴承温度，要求高温度不过75℃，温升不过45℃。

b、 各处紧固螺钉的紧固状况，了解松动应立即拧紧。



投料

1、在振动筛位于操作平稳状况下，开动给料及出料设备，进行投料试车；

2、正常见料后关闭密封隔离罩（正常操作时，密封隔离罩应位于关闭位置）；

3、观察出料粒度和有无漏料及扬尘状况；

4、操作半小时，对各零件进行细心观察，了解疑问立即解决。

5、操作过程中应经常观察操作状况，如果了解操作不正常或有异常声响，应立即停止观察，找出因素，排除疑问。
