产品简介

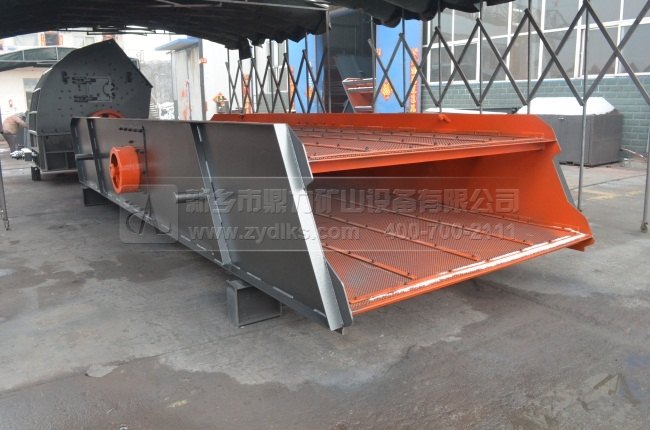

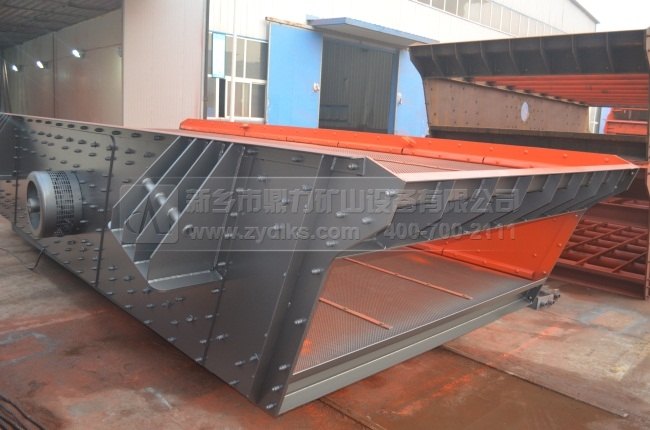

自定振动筛用于矿石和煤等物料的粗、中细、细各级筛分,也可用于对物料作脱水泥、脱介质等处理。自定振动筛结构主要由筛箱、激振器、悬挂(或支承)装置及电动机等组成。自定振动筛的适用范围广泛，主要用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工、医药、食品等行业的产品分级，是破碎筛分机组上的理想设备。自定振动筛是圆运动轨迹，结构简单、坚固、性能、维修方便、生产效率高，因此被广泛应用。本系列振动筛分为吊式、座式，对小规格筛机配有移动式座架，筛机分为单层与双层筛网，传动形式分为左、右装，筛网有编织网和冲孔筛板。

结构组成

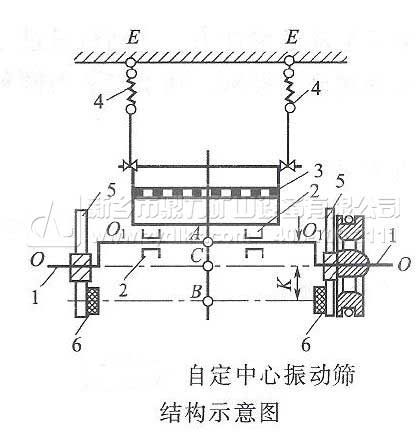

自定振动筛主要由筛框、筛面、偏重物、偏心传动轴、轴承、弹簧等部件组成。自定振动筛的筛面有一层和两层两种，安装方式也有吊式和座式两种，吊式通过弹簧悬吊在梁上，座式通过弹簧座在基础上，目前以悬吊式应用广。调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹;

工作原理

自定振动筛工作时，筛子在偏心轴作用下做上、下振动，当偏心轴的偏心距向上运动时筛子向上运动，同时又产生向上的惯性力，偏心轴的偏心距向下运动时筛子向下运动，同时又产生向下的惯性力，使筛子整体产生振动。为使振动筛保持平稳，当偏心距向上运动时，偏重物向下运动;偏心距向下运动时，偏重物向上运动，二者所产生的惯性力大小相等、方向相反，筛子上、下运动的距离等于偏心轴偏心距的大小。此时偏心传动轴上的槽带轮的空间位置不变，即自定。当上述平衡不能达到时，可调整偏重物径向位置就可保持槽带轮的空间位置不变，达到自定的目的。

性能特点

自定振动筛又名吊筛。它是由带有偏心性质的振动器使筛子产生振动的。它的特点如下：

1)筛上物料在振动作用下能达到很好的松散和分层;

2)该振动筛的配重质量大小可以调节，可根据生产要求调节筛子振幅大小;

3)当给矿量发生变化时，振幅也变化。给矿量少时振幅加大振动加剧;给矿量多时振幅变小。给矿量的变化将影响“动力平衡”，从而使皮带轮产生一些振动;

4)适用于中、细粒筛分而不适应粗物料筛分。

日常维护：

1、应每天检查电机轴承温度是否温;

2、检查筛网、压板、筛篦磨损情况;

3、检查吊杆、弹簧受力状况是否均匀。

定期检查：

1、定期检查轴承润滑情况;

2、定期检查弹簧吊杆、磨损情况;

3、检查筛网磨损状况;

4、检查各螺栓联结处是否松动;

5、检查振幅、筛分率是否符合要求;

6、检查振动噪音、筛面倾角是否有变化。
