双轴直线振动高频细筛结构组成

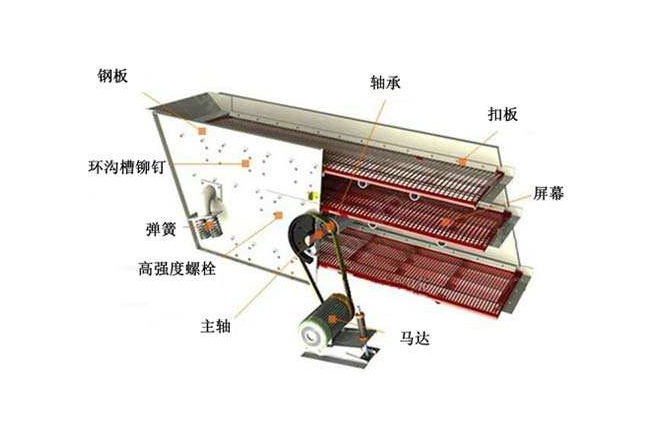

PS系列高频震动细筛由筛箱、筛网表面、惯性震动器、橡胶弹簧、可调机架、电机等组成。

1、 筛箱：筛箱由钢板、角钢、钢管焊接而成，为了提高箱体的刚度，在筛箱侧板上焊有加强筋。

2、 筛网表面：该筛分机械采取尼龙筛网表面，为了有利于注塑成型，由小块篦条组成而成，筛眼尺寸为0.15、0.20毫米，篦条用木块以及木契不变在筛框上，调换方便。

3、 激振器：激振器主轴承安装在筛箱侧板的轴承室内，为了同步性能，采取迷宫式密封，主轴两端设有配重轮，用以出现激振力经历调整配重块数来调节激振力以及振动幅度的大小。

4、 电机：两台异步电机分别安装在筛箱两侧的电机架上，经历绕性联轴节与激振器主轴连接。

5、 橡胶弹簧：橡胶弹簧安装在上、下弹簧座中，用以减小传给根基的动载荷。

6、 可调机架：整个筛箱经历橡胶弹簧支撑在可调底座以及不变底座上，可调底座的高度能够调节，从而可调整筛网表面倾斜度。
