偏心振动筛的结构及工作原理分析

振动筛工作时筛体位于振动状况因而称振动筛，由于出现与筛网表面相垂直或近于垂宣的强烈振动，小于筛孔的细粒快速通过筛孔而成为产下机械，振动筛有提高的处置能力和高达80%的筛选分级效能，而且构造正确，操作修护保护方便，耗电少，在选矿做工中普遍运用。

振动筛的类型较多，各种振动筛的外观很多相同，但使筛子出现振动的零件及运行原理不同，振动筛有偏心振动筛.惯性振动筛，自定振动筛等多种，下面就来介绍一种常见的振动筛偏心振动筛。

偏心振动筛是凭借偏心驱动轴的高速操作而位筛子出现振动，因此称为偏心振动筛。

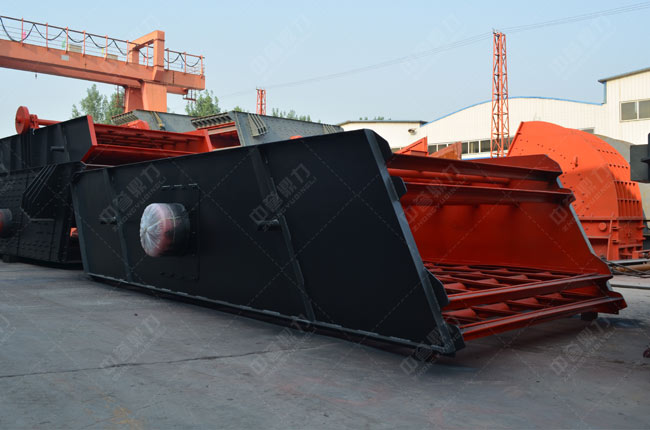

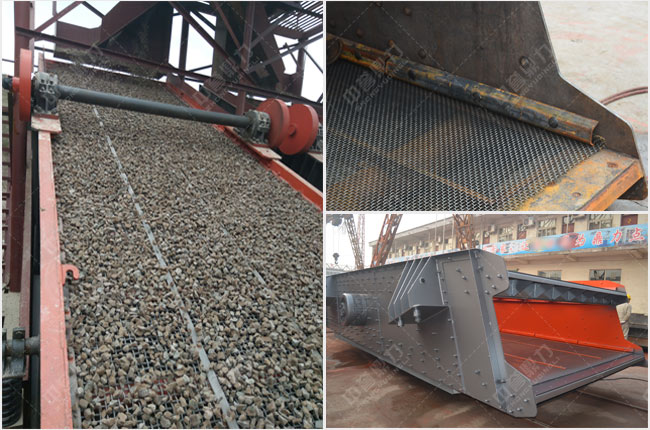

(1)偏心振动筛的结构：偏心振动筛主要由筛框、筛网表面、偏心驱动轴、圆盘及配重物等几个主要零件组合：偏心振动筛的筛框用普通钢板焊成矩形外框，在其上不变有合适形状和大小筛孔的冲孔筛网表面或金属丝织钢筛网表面，偏心驱动轴与筛框的两侧壁间装有滚动轴承，传心驱动轴的两侧装在滚动轴承中，筛子以15度—25度的歪斜度歪斜安装在基础上，轴的两侧各有一个圆盘，在圆盘上装有配重物。

(2)偏心振动筛的操作过程及原理：偏心振动筛工作时偏心轴操作，当偏心距向上运动时筛子升起，筛上加工原料被抛起并松散，当偏心距向下运动时筛子，被抛起的加工原料借自重落回筛网表面，加工原料在筛网外观上通过量次抛起、下落而使小于筛孔的细粒通过筛7L成为筛下机械，过筛孔的筛上粗粒，由筛子末端排出为筛上产物，从而符合格各种粒度组合的粒群筛选分级成不同粒度级别机械的目的。

偏心振动筛在高速振动的过程当中获得很大的惯性力，为使基础免受毁坏而装有配重物，配重物的运动方向正好与筛子的运动方向相反，所出现的惯性力与筛子的惯性力大小相等、方向相反，了偏心振动筛工作平稳，如有所需可调改配重物与偏心轴间距离以符合上述要求。

偏心振动筛为刚性振动，尽管振动幅度不随筛上负荷的变化而变化，但运行中出现强烈的振动，对机器及建筑物影响，新建选厂已不多使用。
