惯性振动筛的分类及工作特点

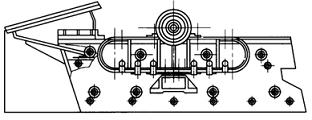

产惯性振动筛有SZ型和SXG型等型号。图为SZ型惯性振动筛外形图。筛网固定在筛箱上，筛箱安装在两椭圆形板簧组上，板簧组底座与基础固定。振动器的两个滚动轴承固定在筛箱上，振动器主轴的两端装有偏重轮，调节重块在偏重轮上不同的位置，可以得到不同的惯性力，从而调整筛子的振幅。安装在固定机座上的电动机，通过三角皮带轮带动主轴旋转，因此筛子产生振动。筛子中部的运动轨迹为圆，因板簧的作用筛子两端运动轨迹为椭圆。根据生产量和筛分效率不同的要求，筛于可安装在15°-25°倾斜的基础上。

SZ型惯性振动筛可用于选煤厂、焦化厂和选矿厂对煤、焦炭、矿石的筛分，入筛物料 度为100mm。

SXG型惯性振动筛与SZ型惯性振动筛的主要区别在于此筛的筛箱是用弹簧悬挂装置吊起。电动机经三角皮带，带动振动器主轴回转，由于振动器上不平衡重量的离心力作用，使筛子产生圆周运动。此筛只适用于煤和矿石的筛分。

惯性振动筛是由于振动器的偏心质量回转运动产生的离心惯性力（称为激振力）传给筛箱，激起筛于振动，并维持振动不减弱。筛上物料受筛面向上运动的作用力而被抛起，前进一段距离后，再落回筛面。
