花岗岩振动筛的结构组成与安装使用说明

花岗岩振动筛主要是针对例如花岗岩硬度相似的一类矿山研制出的蚀振动筛，花岗岩振动筛还可以被使用在化工、食品、塑料、医药、冶金、玻璃、建材、粮食、花费、磨料、陶瓷等行业中干式粉状物料的筛分作业中。

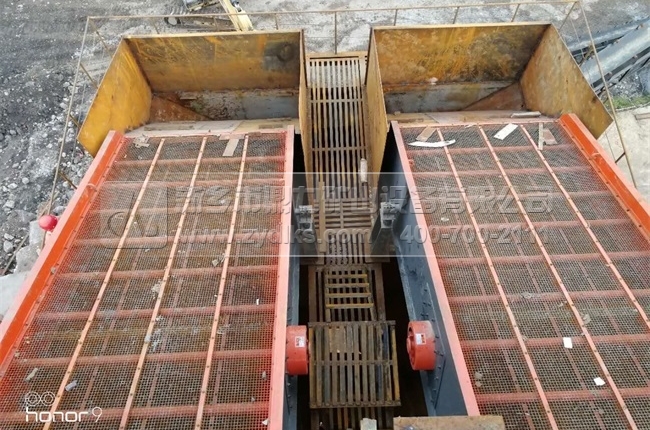

I、花岗岩振动筛结构组成

本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱：由数种厚度不同的钢板焊制而成，具有的强度和刚度，是筛机的主要组成部分。

2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座：安装振动电机，使用前连接螺钉须拧紧，是新筛机试用前三天、须反复紧固，以免松动造成事故。

6、减振弹簧：阻止振动传给地面，同时支持筛箱的部重量，安装时，弹簧须垂直与地面。

7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱须垂直与地面，两支柱下面的槽钢应相互平行。

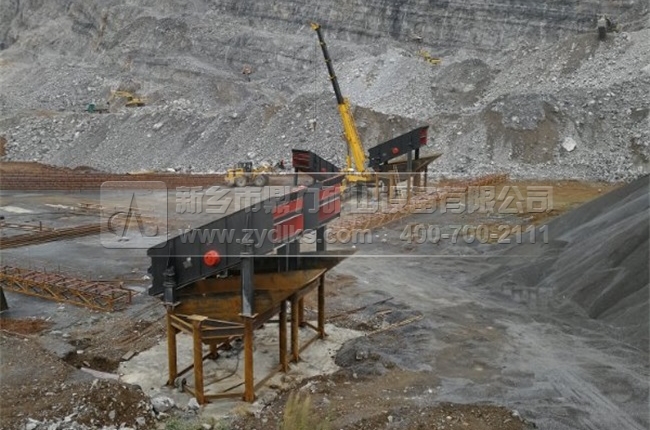

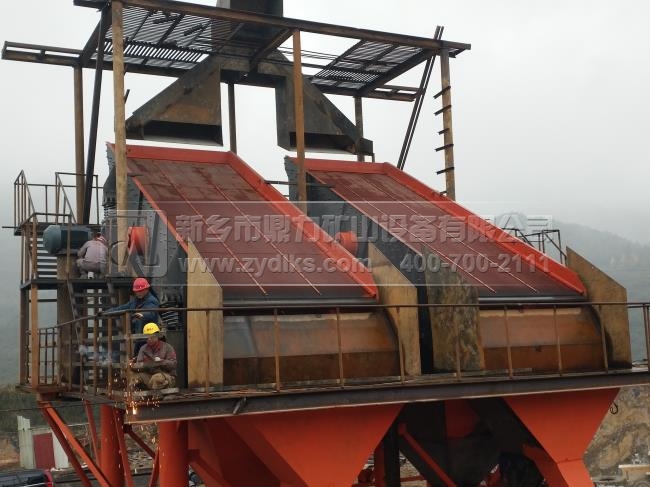

II、安装调试与使用

该设备应固定在地基上，由预埋螺栓固定。如不打地基，应在工作台与设备机座之间敷设防振橡胶板，在使用前须给设备配置安的接地保护线.。

注意：设备安装到位后，开机前须将运输时用来固定筛体和机座的装置拆掉。

新筛机安装好以后，应按以下要求检查：

1、检查振动电机绕组对地的缘电阻，若<20MΩ须烘干后方能使用。

2、筛体和机座上、下弹簧座圈上，弹簧应完垂直嵌入弹簧座圈，以筛体平衡，筛机的振动部分切勿与机外其它物体有硬性连接或接触。

3、闭合电源开关，确认振动电机同步反向旋转，进行10-20分钟空运转，设备在运行时如有异常声音，应迅速关机进行检查处理。设备运转正常后，可将少量需筛分的物料通过进料口设入筛机内，确认物料向出料口方向行进，然后逐渐增加到所需和所能承受的给料量。

4、筛分物料时，应在进料口将物料均匀投入，筛面上的物料均匀分布。物料下落时，不得有大的冲击，以免损坏筛网，情况下(如物料粒度相差悬殊大、物料比重大等)应在进料口上加一层较粗的筛网作缓冲。

5、用户可根据筛机的层数，物料比重不同来增减筛机的激振力(通过调节振动电机两端偏心重锤的夹角来增减激振力)，使筛机达到佳的筛分效果。

6、设备在停机时产生瞬间的共振区，此时振幅和噪声会增大，属正常现象，设备在开停机前，筛面上不得有存留物料，筛网需经常检查是否张紧、破损，如有破损要即时更换。
