偏心振动筛结构原理设计技术要点
如果您正在寻找相关产品或有其他问题,可拨打公司服务热线,或点击下方按钮与我们在线交流!
振动筛的种类有很多,各种振动筛的外形基本相同,但使筛子产生振动的部件及工作原理不同。振动筛有偏心振动筛.惯性振动筛,自定振动筛等多种。下面就来介绍一种常见的振动筛偏心振动筛。
偏心振动筛是依靠偏心传动轴的高速旋转而位筛子产生振动,所以称为偏心振动筛,偏心振动筛的示意图。

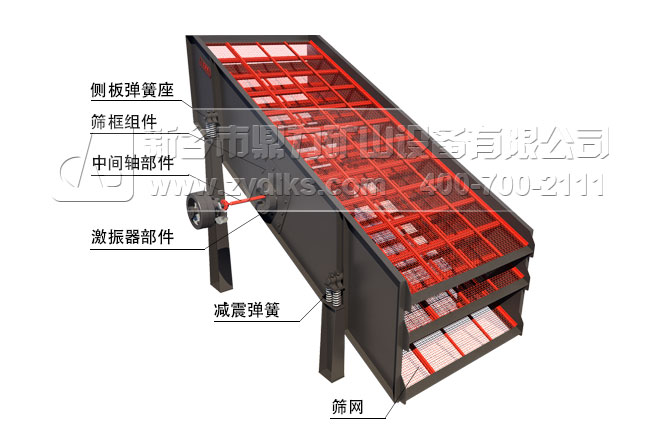

(1)偏心振动筛的构造:偏心振动筛主要由筛框、筛面、偏心传动轴、圆盘及配重物等几个主要部件组成:偏心振动筛的筛框用普通钢板焊成矩形外框,在其上固定有适宜形状和大小筛孔的冲孔筛面或金属丝织钢筛面,偏心传动轴与筛框的两侧壁间装有滚动轴承,传心传动轴的两侧装在滚动轴承中,筛子以15度—25度的倾角倾斜安装在基础上,轴的两侧各有一个圆盘,在圆盘上装有配重物。
(2)偏心振动筛的工作过程及原理:偏心振动筛工作时偏心轴不断旋转,当偏心距向上运动时筛子升起,筛上物料被抛起并松散,当偏心距向下运动时筛子下降,被抛起的物料借自重落回筛面,物料在筛面上经过多次抛起、下落而使小于筛孔的细粒通过筛7L成为筛下产品,大于筛孔的筛上粗粒,由筛子末端排出为筛上产物,从而达到格各种粒度组成的粒群筛分成不同粒度级别产品的目的。
1、振动筛日常维护
振动筛日常维护内容包括筛子表面,振动筛是筛面紧固情况,振动筛松动时应及时紧固。振动筛按期清洗筛子表面,振动筛对于漆皮脱落部位应及时修理、除锈并涂漆,对于裸露的加工表面应涂以产业凡士林以防生锈。
2、振动筛按期检验
振动筛按期检验包括周检和月检。
启动前
1.检查粗网及细网有无破损
2.束环是否锁紧
启动后
1.有无异常声音
2.电流时否不乱
3.振动有无异状
使用后,每次使用完毕即清理干净
按期检查粗网、细网、弹簧有无疲惫和破损。机身各部位是否因振动而产生损害
振动筛使用后:每次使用完毕即清理干净.
