振动筛的激振器的设计原理以及工作原理

振动筛由筛箱、筛板、减振装置、振动器、驱动电机等组成，其中，振动器（激振器）是主要的部件，安装在筛箱筛帮或主横梁位置上，为筛分机的振动提供定向激振力。振动筛常用的振动器有偏质轮轴式振动器、筛帮式块偏心振动器、箱式振动器和筒式振动器等。

１－筛箱；２－弹簧吊杆；３－双轴振动器；４－传动装置；５－电动机

振动筛激振器工作原理

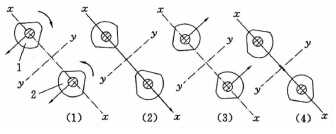

振动器是由两个单不平衡重振动器组合而成的，由装在两根振动轴端的一对惰齿轮使它们强迫联系起来（也可以由双电机驱动）。主动轴和从动轴上设有相同的偏心距重块，两根轴上的重块相位角一致。当主动轴转动时，从动轴同步异向回转，在各瞬时位置中，它们产生的离心惯性力在方向的分力总是互相抵消，而在方向的分力总是互相叠加，因此形成了单一的沿方向的激振力，驱动筛面运动。在图示（１）和（３）的位置上，离心力叠加，激振力大；在图示（２）和（４）的位置上，离心力抵消，激振力为零。图２为激振力的计算。

振动筛激振器作用

(1)激振力经过筛体 质心；

(2)四角支撑处减振弹簧刚度完相同，且到质心的距离应相等。而这两个条件完由设计与制 造精度决定。一般情况下，振动筛在强迫交变载荷下受迫振动，振动强度大，使得包含动力学特性的信 号湮没较严重，因此，很难在上述传统模型的基础上实现弹簧故障时振动筛动力学特性的完整反映。 自由振动情况下，结构不受外载荷激励，该模型实际上将振动筛体简化抽象成一个四角弹性支撑刚 体结构。实际情况中，质心的垂直“浮沉”位移z以及筛面的摆动(点头、侧滚)角位移0，妒难以直接测 得，也没有要测量。
