【选煤振动筛】选煤厂直线振动筛选型

选煤厂破碎设备通常用于以下作业:入选原煤的准备作业。为了满足入选粒度上限的要求,在准备作业中要破碎大于入选粒度上限的原煤,同时解离大块夹矸煤。中煤(中间产物)的破碎,以便解离出精煤。按用户要求,将煤炭破碎成各种粒度的产品。

破碎设备的选择要按原煤性质和产品粒度要求。对煤用破碎机的要求是:生产能力适合工艺需要,破碎产品粒度均匀,出现的煤粉少,结构简单,工作,破碎功耗小等。选煤厂通常用一段破碎,如果原煤中十300mm级含量过10%,可采用两段破碎。振动筛分设备的适用范围:

(1)振动筛

振动筛分机种类较多,应用广泛。由于不同种类振动筛的工作原理、结构等各不相同,因此适用范围也不尽相同,选型时要了解各种类振动筛的特点。

①圆振动筛:多用于原煤预先分级,通常采用50mm及以上的筛孔,处理量很大。目前生产的圆振动筛主要型号有YK、YA、YFS、DD、ZD、SZ 、DY、ZDM、DM 等系。

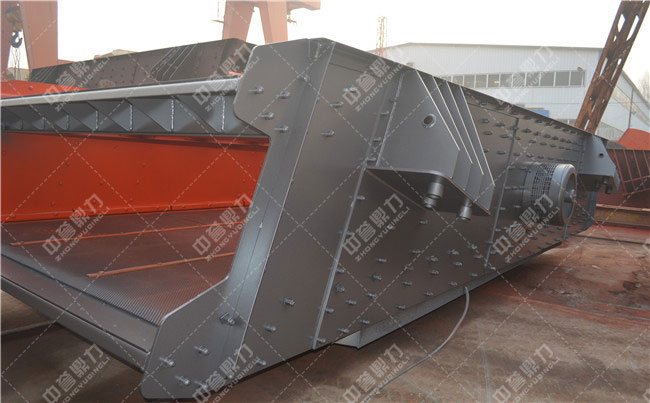

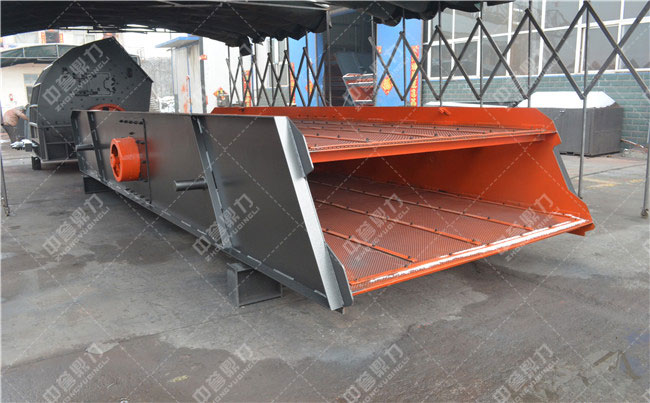

②直线振动筛:多用于分级、脱水、脱泥及脱介等,要按产品要求选用不同的筛孔,在用途不同时,处理能力有较大差别。直线振动筛在选煤厂使用广泛。目前, 产 直 线振 动 筛 的 主 要 型 号 有 ZK、ZS、ZSM、SSZ、YHS、DZ、USL、SL等系列。

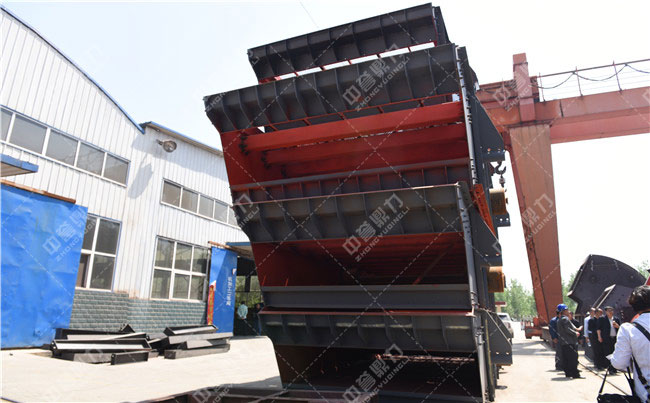

③等厚筛:常用做分级入选前的准备筛分或预先筛分作业。等厚筛的筛面可分为几段,各段采用不同倾角,又名香蕉振动筛。筛分时,各段筛面上物料量与流速比值稳定,料层厚度保持不变,堵孔现象较少,故筛分效率高, 比相同筛面振动筛的处理量提高1-2倍。等厚筛主要用于筛孔为50mm以下的筛分,目前生产的等厚筛型号有ZDS、ZQD、SL、CBV等系列。

④概率筛:使用较小的筛面面积能获得较好的精度和较大的生产能力,在处理高水分(7%-10%)细粒级煤时,筛孔不易堵塞。概率筛产品型号主要有GS、ZBG、ZDG、GDS等系列。旋转概率筛是以概率筛分理论为基础的一种筛分设备,适用于筛分设备难以处理的水分高、粘性大、粒度细的原煤。对提高分选设备的分选效率、减少次生煤泥量的产生有作用。目前生产的旋转概率筛主要有XGS系列。

⑤高频振动筛:适用煤泥回收和分级。在用做煤泥分级时,高频振动筛振动参数应是蹿频、小振幅、入料浓度不能过低。如果用做煤泥回收时,高频振动筛的工作频率不可过高。目前生产的高频振动筛型号有:ZGD、GPS等系列。

⑥琴弦筛:采用单轴块偏心激振,应属圆振动筛类。琴弦筛适用于高水分及细粒含量多的煤炭或其他物料的筛分分级。目前系列化生产的琴弦筛有SQDZ、GXS等系列。

(2)固定筛

固定筛分为格筛、棒条筛、条缝筛、弧形筛和旋流筛等。

①格筛:多用于受煤坑、受煤槽(漏斗)的上部,限制原煤中的过大块。通常安装呈水平或略有倾角。筛孔为200mm-300mm,多为矩形。

②棒条筛:多用于预先筛分,安装倾角为35°-40°。筛孔通常大于50mm。

③条缝筛:用于振动脱水(脱介)筛前,用做预先泄水(脱水)、脱介。筛孔一般为0.5 m m- 1 m m 。

④弧形筛:在选煤厂广泛应用,一般用于末煤和煤泥的预先脱水、脱泥及脱介。近年来还与分级旋流器一起用做浮选前分级和粗煤泥回收设备。为延长弧形筛的寿命,生产了可翻转弧形筛,在生产中每隔时间,便把弧形筛掉转方向,方便均衡磨损。为提高弧形筛的效率,目前有振动弧形筛 问 世 。其 系 列 化 生 产 的 弧 形 筛 有 F H 、DZH、X M 、R等系列
