页岩振动筛结构组成

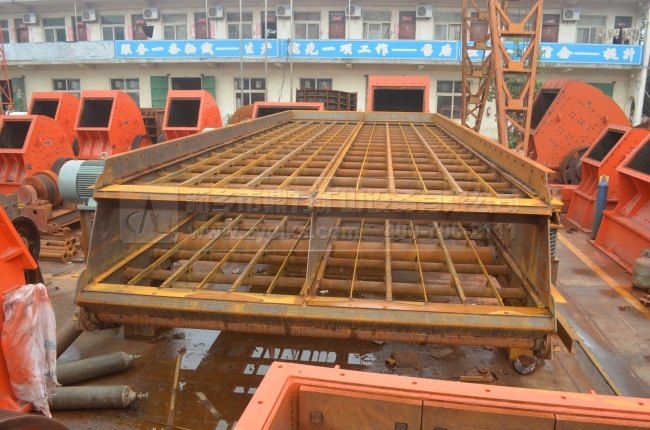

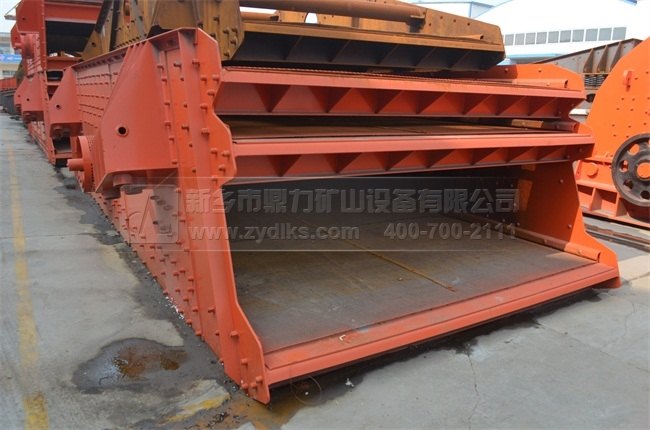

振动筛主要由筛箱、激振器、支承装置和传动装置等零部件组成。该振动筛采用两个块偏心式激振器，在两激振器之间采用万向联轴器传动轴连接，并要求两个振动器位置完对称。激振器通过轴承座用螺栓固定在筛箱上，筛箱与地基间由八根橡胶弹簧隔振，以由于设备工作时对地面的振动，筛箱上装有用于筛分物料的筛网，这种布置方式的优点是激振器结构比较紧凑，主轴中部的弯矩较小，筛机的振幅可通过增减偏心块数量的方式进行调整。

页岩振动筛结构设计优势

1有两层、三层的筛框机型让客户选择。

2有组合圆周、椭圆、直线三种运行方式，筛分的效果好。

3为了让设备运行的更平衡，加强了机座，也可以让客户根据需要，结合产地采用吊钩式结构。

4结构采用封闭式，物料不外出，用偏重平衡的设计，减少筛机的振动，噪声，符合我们提出的环境保护政策。

页岩振动筛工作原理

页岩振动筛是以三轴块偏心激振器为激振源，以橡胶支承弹簧为弹性元件，以筛箱激振器等为可动部分的筛分设备。其振动器的三根轴上装有相等偏心质量、相同偏心半径的配重块。动力由电机经皮带传递至主动轴，再经速比为1的齿轮进行传动，使三根轴同速旋转，从而产生激振力，使筛箱作强制连续的椭圆运动。物料以此运动为动力，在水平的筛面上沿圆周方向作不断的抛掷运动，在抛起松散分层的同时向前运动，周而复始地完成粒度分级和向前输送的过程。
