矿用圆振动筛的应用，圆振动筛的结构组成

矿用圆振动筛应用域

1.细粒级有机会向料层下部移动，并通过圆振动筛筛孔排出;

2.卡在圆振动筛筛孔中的物料可以跳出，防止圆振动筛筛孔堵塞;

3.圆振动筛筛分效率较高;

4.可以变化筛面倾角，从而改变物料沿筛面的运动速度，提高圆振动筛筛子的处理量;

5.对于难筛物料可以使主轴反翻，从而使振动方向同物料运动方向相反，物料沿筛面运动速度(在筛面倾角与主轴转速相同的情况下)，以提高圆振动筛筛分效率。

圆振动筛结构组成

悬挂式自定圆振动筛结构见图1。座式圆振动筛见图2。悬挂式自定圆振动筛的筛箱用四根带弹簧的吊杆悬挂在厂房的楼板或构架上。筛箱与水平的倾角上固定有筛网和激振器，筛面可以是单层或双层，激振器的轴承座固定于筛箱侧壁。

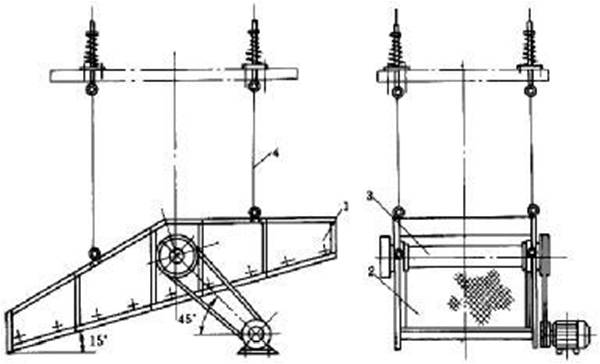

图 1 悬挂式自定圆振动筛1—筛箱;2—筛网;3—偏心重激振器;4—弹簧吊杆

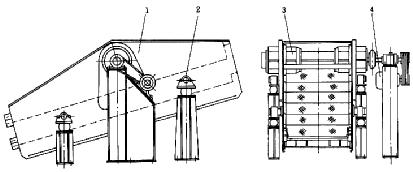

图 2 座式圆振动筛1—圆振动筛筛箱;2—支承弹簧组;3—振动器;4—圆振动筛驱动装置

激振器主轴7的两端分别装有带偏心重1的带轮和圆盘。主轴中部也有向一方突起的偏心重，这两部分偏心重的合力产生振动的激振力，其中在圆盘和带轮处的偏心重大小是可调的。偏心重与筛箱在共振情况下的相位关系见图3。

图 3 圆振动筛偏心重与圆振动筛筛箱在共振情况下的相位关系

矿用圆振动筛的性能优势

1、经济环保：整机、筛网寿命长，能耗低、维修费用低，效率高及便于更换等特点使设备经济。低噪音、封闭，环保性能突出。

2、网孔不堵塞：三次元振动筛设计的自动清理防堵网装置把堵网几率降到小。

3、筛网更换便捷：圆形振动筛分机过滤机根据不同需要有多种网架结构;其中一种把更换筛网的时间降到3～5分钟，比其他类型筛机节约30～60分钟。筛网寿命更长，效率更高。

4、振动无机械传导：圆形振动筛分*过滤机的振动源产生的三次元振动强大而平稳，设备可安装到所需位置固定且便于移动。

5、单层或多层分选：每台振动筛分过滤机可选一至五层筛网，能同时进行二到六个等级的分选或过滤。可分层使用，拆卸组装方便。振动电机激振力可调。

6、筛选范围广：只有三次元振动筛分过滤机能分选如此广的原料范围：颗粒、细粉、浆液都可以筛选。筛分小到500目(28毫米)，过滤小到5毫米也可筛分过滤。筛分精度高，密封效果好，不混料。

7、率筛选：所有进机物料自动排放，机内无存料。
