简要描述矿用沙石振动筛的工作原理以及结构特点

沙石振动筛简述

箱依靠两台相同的振动电机做相反方向自同步旋转，使支承在减振器上的整个筛机做直线振动，物料从入料端落入筛箱后，迅速前进、松散、透筛，完成筛分作业。

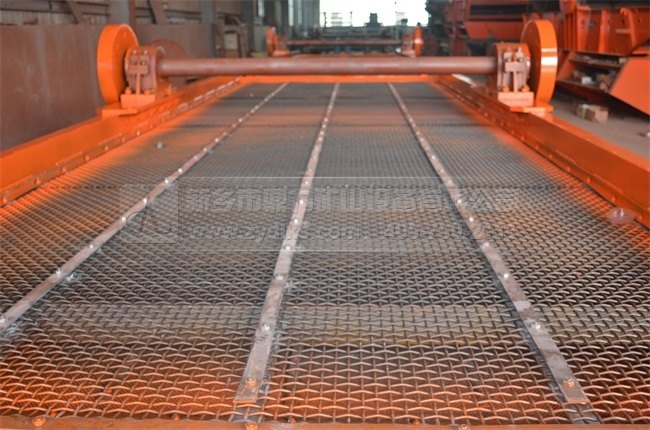

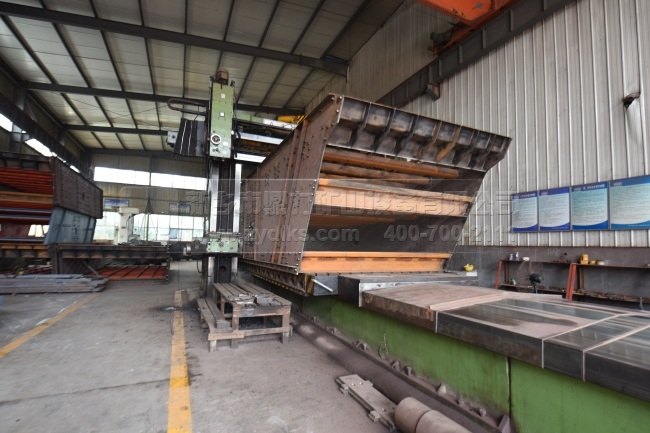

本机由筛箱、振动电机、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。

振动电机采用高性能、高寿命的TZDC系列振动电机为激振源，调节振动电机激振力的大小，可以改变筛机的振动幅。

减振系统由橡胶弹簧和卡箍、支承座等组成。底架由料仓及底盘等组成。本系列振动筛的振动电机安装方式可分为上振式和下振式，减振器安装方式可分为座式或吊挂式。还可以根据用户需要进行设计制造。

主要用于冶金、矿山、煤炭、建材、电力、化工等行业，尤以冶金行业用途为广泛，是高炉槽下、焦化厂、选矿厂常用的筛分机械。

振动筛(震动筛)是一个比较精密的设备，所以在运输中就要格外的小心，不然很容易造成机器的损坏，这样的话就得不偿失了。

因为产品设备牵涉到以后生产产量、质量的问题，好多厂家在选购破碎设备如振动筛的过程中都精心，实地参观、检验、调试都事躬亲。震动筛(振动筛)在运送过程中会不断遭到颠簸和碰撞，但震动筛筛体和支撑架又有振动弹簧连接，所以在运送途中为防止振动筛出现故障做了运输支撑架的防护措施。

振动筛在运送到目的地在使用之前所做的步就是卸掉运输支撑，直线震动筛在运输过程中为了防止筛体摇摆磕碰车厢造成筛机损坏，在出厂时会在直线震动筛底座与箱体之间安装运输支撑架来固定筛机防止磕碰，直线筛在投入使用前需要把运输支架拆除，不拆除运输支撑架直接通电开启振动筛，直线筛会整机无规则跳跃移动，容易造身伤害。

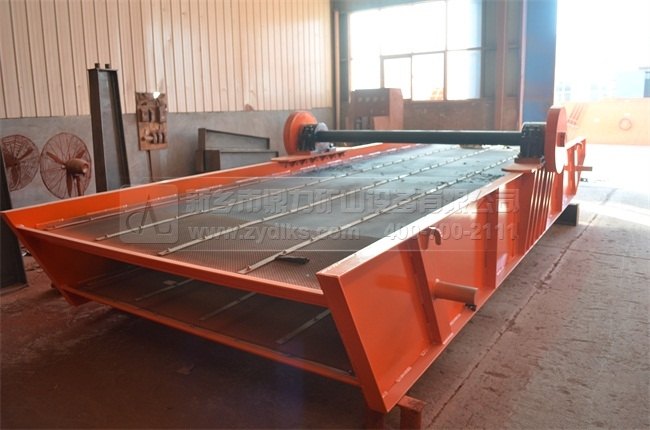

矿用沙石振动筛结构特点

由弹簧支承组、传动装置、筛箱、支承座、稀油润滑振动器等组成。

1、处理能力大，筛分效率高。

2、振动器采用轴承稀油润滑、外置式块偏心结构。具有激振力大，轴承负荷小、温度低，噪音小等特点。(轴承温升小于35°)。

3、振动器整体拆装，维护、更换方便，大大缩短了检修周期。(更换振动器只需1~2小时)。

4、筛机侧板采用整板冷作、无焊接、强度高使用寿命长。 横梁与侧板间联接采用抗扭剪高强螺栓联接，无焊接、横梁易更换。

5、筛机采用橡胶弹簧减振，与金属弹簧比，具有噪音小，寿命长，过共振动区平稳、 筛机各支点动负荷小等优点。

6、电机与激振器联接采用挠性联轴器，具有使用寿命长，对电机冲击小等优点。

该系列振动筛广泛用于煤炭、冶金、水电、矿山、建材、化工、电力、交通、港口等行业的分级作业。
