超声波振动筛

超声波振动筛是将220v、50HZ或110v、60HZ电能转化为38KHZ的高频电能，输入超声换能器，将其变成38KHZ机械振动，从而达到高效筛分和清网的目的。改系统在传统的振动筛基础上再筛网上引入一个低振幅、高频率的超声波振动波（机械波）在筛网上面叠加一个高频率

型号

2YK2866振动筛 2YK1535振动筛 4YKZ2060振动筛 2YK1560振动筛

在线选型订购获取优惠报价

商品详情

产品说明

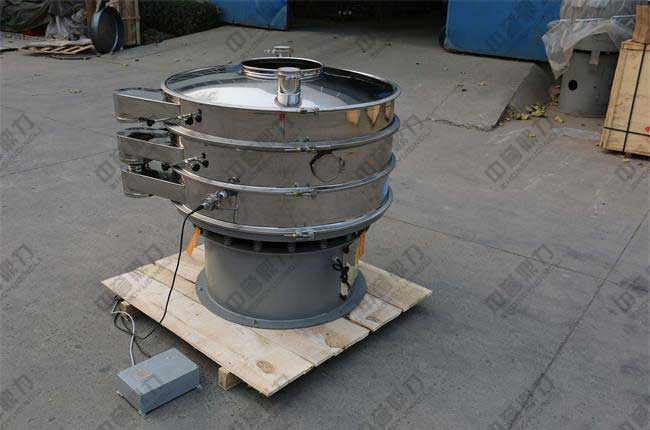

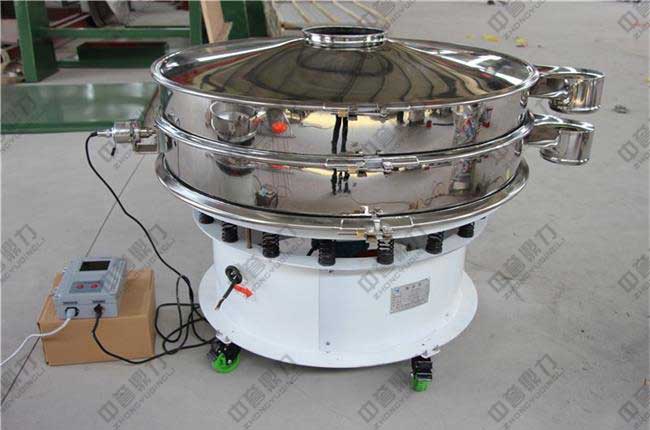

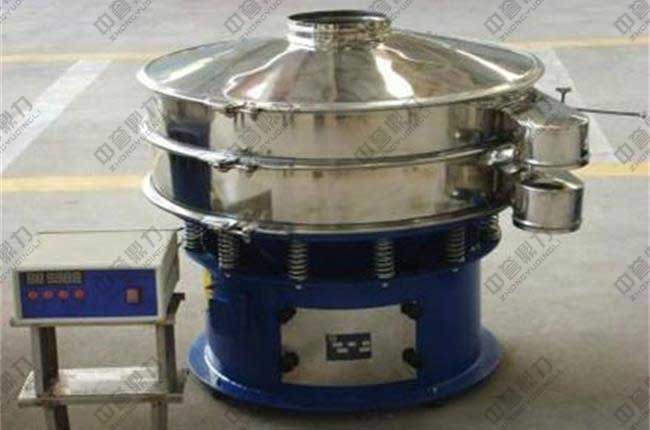

超声振动筛是将220V、50Hz或110V、60Hz电能转化为18KHz的高频电能，输入超声换能器，将其变成18KHz机械振动，从而达到高效筛分和清网的目的。该系统在传统的振动筛基础上在筛网上引入一个低振幅、高频率的超声振动波（机械波），以改善超微细分体的筛分性能。适合高附加值精细分体的用户使用。

超声波振动筛是旋振筛的一种衍生产品，将超声波控制器与振动筛有机结合在一起，在多年的研究生产的旋振筛的基础上，在筛网上面叠加一个高频率低振幅的超声振动波，超微细粉体接受的超声加速度，使筛面上的物料保持悬浮状态，从而抑制粘附、摩擦、平降、楔入等堵网因素，从而解决了强吸附性、易团聚、高静电、高精细、高密度、轻比重等筛分难题，使超微细粉筛分不再成为难事，适合高品质、精细粉体的用户使用。

超声波技术参数

超声输出功率： 200 Weff

输出电压：高900 Veff

输出电流： 1 A （限制电流）

保险丝： 100-120 V： 2 x 2.5 A slo blo

200-240 V： 2 x 1.25 A slo blo

工作模式：连续工作模式- 100%占空系数循环脉动工作模式 1Hz 调制

50%占空系数

脉动工作模式-10Hz调制

70%占空系数

保护等级：IP65

污染等级： 2

环境温度：-10-35℃

安装规范

规格型号	给料粒度(mm)	出料粒度(mm)	简体转速(r/min)	装球量(t)	电机功率(KW)	产量(t/h)	重量(T)
Φ900×1800	≤20	0.075－0.89	38	1.5	18.5	0.65－2	3.6
Φ900×3000	≤20	0.075－0.89	38	2.51	22	1.1－3.5	4.6
Φ1200×2400	≤25	0.075－0.6	32	3.8	30-45	1.5－4.8	12.5
Φ1200×3000	≤25	0.074－0.4	32	5	30-45	1.6－5	12.8
Φ1200×4500	≤25	0.074－0.4	32	7	55	1.6－5.5	13.8
Φ1500×3000	≤25	0.074－0.4	27	8	75-90	2－5.8	17
Φ1500×4500	≤25	0.074－0.4	27	14	90-110	3－6.5	21
Φ1500×5700	≤25	0.074－0.4	27	15	110-132	3.5－8	24.7
Φ1830×3000	≤25	0.074－0.4	24	11	132-180	4－10	28
Φ1830×6400	≤25	0.074－0.4	24	23	210	6.5－15	34
Φ1830×7000	≤25	0.074－0.4	24	25	210-245	7.5－17	36
Φ2200×5500	≤25	0.074－0.4	21	30	370	10－22	48
Φ2200×6500	≤25	0.074－0.4	21	31	380	14－26	50
Φ2200×7500	≤25	0.074－0.4	21	33	475	15－29	56
Φ2400×7000	≤25	0.074－0.4	21	39	475	16－33	69
Φ2400×11000	≤25	0.04－0.08	21	51.5	630	16－35	99
Φ2700×3600	≤25	0.074－0.4	21	39	475	16－29	74
Φ2700×4500	≤25	0.074－0.4	21	43.5	500	20－35	80
Φ3200×4500	≤25	0.074－0.4	18	65	800	25-40	137
