振动筛的隔振装置有哪些形式?隔振装置在振动筛结构中承担什么作

振动筛由于是在高频的激振力下工作的，所以相应的为保护振动筛，会有一个隔振装置设计。振动筛的隔振装置往往是由四根弹簧组成。其位于振动筛筛箱下部。

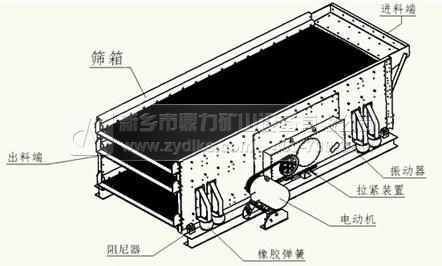

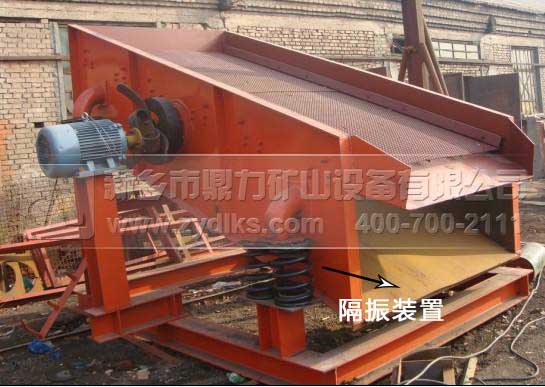

隔振装置在振动筛结构中的位置

座式支承装置由弹簧、弹簧的上、下支座、定位块、筛箱耳轴和摩擦阻尼器等组成。弹簧上支座与筛箱耳轴连接。采用金属螺旋弹簧减振时，其支座下方设有减振摩擦阻尼器。阻尼器由螺栓、弹簧、橡胶块和橡胶座等组成。阻尼器的调整是通过调节螺栓，使弹簧由自由高度170mm压缩到30mm左右。观察筛分机过共振区的情况，反复调节，直到过共振时振幅比较小和筛子停车较平稳为止。

在振动筛中，减振弹簧既是主振弹簧，又是隔振弹簧。隔振装置中的弹性元件有金属螺旋弹簧、橡胶弹簧、复合弹簧和充气弹簧等多种形式。

隔振装置在振动筛结构中所承担的作用

1、振动筛的固有频率为弹簧刚度与参振质量的函数，当筛子质量后，振动的固有频率就取决于弹簧的刚度。因此弹簧刚度决定着弹性系统的工作状态和筛分机工作的稳定性。

2、簧刚度大，传给基础动负荷亦大。因此，适当选择弹簧的刚度，可以减小传给基础的动负荷。

振动筛隔振装置工作原理

当纵向安装在筛体上的两台振动电机相对转动时，两台振动电机两端的偏心块便产生额定激振力，其产生在横向的激振力由于电机的相对转动而相互抵消，其纵向激振力通过传振体传递到整个筛箱上，而使筛面振动，从而使筛面上的物料受其激振力而在筛网面上向出料口方向跳跃运动，小于筛孔的物料通过筛孔而落到下层，经连续跳跃后从出料口流出，由于筛分过程合理，物料经振动筛分级后，可取得几种不同粒度的物料，完成物料的分级作业。
