直线振动筛说明书-中誉鼎力直线振动筛

　　

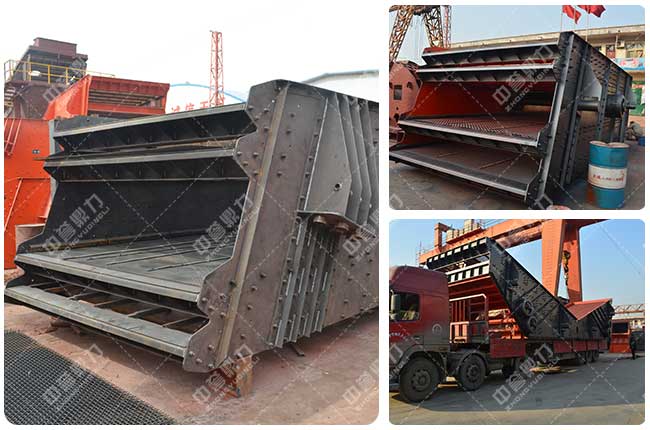

       一、直线振动筛概述

直线振动筛利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、封闭结构，无粉尘溢散，自动排料，更适合于流水线作业

二、直线振动筛工作原理

直线振动筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。 可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、封闭结构无粉尘溢散的特点。高筛分目数325目，可筛分出7种不同粒度的物料。

三、直线振动筛使用范围

直线振动筛(直线筛)系的筛分设备，广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。直线振动筛(直线筛)稳定、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点。

四、结构说明：

本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减震弹簧、支架组成。

1、 筛箱：由数量厚度不同的钢板焊制而成，具有的强度和刚度，是筛机的主要组成部分。

2、 筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

3、 筛网：有低碳钢、黄铜、不锈钢丝等树种筛网。

4、 振动电机使用于维修方法详见振动电机使用说明书。

5、 电机台座：安装电机用，使用前须检查螺丝是否紧固。

6、 减震弹簧：阻止振动传给地面同时支持筛箱的部重量。

五、安装说明

(1)安装支承或吊挂装置。安装时，要将基础找平，然后按照支承或吊挂装置的部件图和筛子的安装图，顺序装设各部件。弹簧装入前，应按端面标记的实际刚度值进行选配。

(2)将筛箱连接在支承或吊挂装置上。装好后，应按规定倾角进行调整。对于吊挂式的筛子，应当同时调整筛箱倾角和筛箱主轴的水平。一般行横向水平度的调整，以筛箱的偏斜。水平校正后，再调整筛箱纵向倾角。隔振弹簧的受力应该均匀，其受力情况可通过测量弹簧的压缩量进行判断。一般，给料端两组弹簧的压缩量须一样，排料端两组弹簧也应如此。排料端和给料端的弹簧压缩量可以有所差别。

(3)安装电动机及三角胶带。安装时，电动机的基础应该找平，电动机的水平需要校正，两胶带轮对应槽沟的线应当重合，三角胶带的拉力要求合适。

(4)按要求安装并固定筛面。

(5)检查筛子各连接部件(如筛板、激振器等)的固定情况，筛网应均匀张紧，以防止产生局部振动。检查传动部分的润滑情况，电动机及控制箱的接线是否正确，并用手转动传动部分，查看运转是否正常。

(6)检查筛子的入料、出料溜槽及筛下漏斗在工作时有无碰撞现象。

六、使用说明

(1)安装支承或吊挂装置。安装时，要将基础找平，然后按照支承或吊挂装置的部件图和筛子的安装图，顺序装设各部件。弹簧装入前，应按端面标记的实际刚度值进行选配。

(2)将筛箱连接在支承或吊挂装置上。装好后，应按规定倾角进行调整。对于吊挂式的筛子，应当同时调整筛箱倾角和筛箱主轴的水平。一般行横向水平度的调整，以筛箱的偏斜。水平校正后，再调整筛箱纵向倾角。隔振弹簧的受力应该均匀，其受力情况可通过测量弹簧的压缩量进行判断。一般，给料端两组弹簧的压缩量须一样，排料端两组弹簧也应如此。排料端和给料端的弹簧压缩量可以有所差别。

(3)安装电动机及三角胶带。安装时，电动机的基础应该找平，电动机的水平需要校正，两胶带轮对应槽沟的线应当重合，三角胶带的拉力要求合适。

(4)按要求安装并固定筛面。

(5)检查筛子各连接部件(如筛板、激振器等)的固定情况，筛网应均匀张紧，以防止产生局部振动。检查传动部分的润滑情况，电动机及控制箱的接线是否正确，并用手转动传动部分，查看运转是否正常。

(6)检查筛子的入料、出料溜槽及筛下漏斗在工作时有无碰撞现象。

七、维护及保养措施

1.筛机运转时,其振动部分不得与机外物体连接或接触。(软性联接须在生产厂指导下使用)

2.物料喂进时,应在进料楼的整个筛体宽度方向上喂入,以筛面上物料的均匀分布。物料下落时,不得有大的冲击,以免损坏筛网。

3.开、停机前,筛面上不得有存留物料。

4.设备运行中如有异常声响,应立即关机检查,排除后放能开机。

5.振动电机的维护保养见其说明书。

八、日常保养

1、启动前：

(1)检查直线振动筛粗网及细网有无破损

(2)每一组束环是否锁紧

2、直线振动筛启动时：

(1)注意有无异常杂音

(2)电流是否稳定

(3)振动有无异状

3、使用后：直线振动筛每次使用完毕即清理干净

定期保养：

定期的检查粗网，细网和弹簧有无疲劳及破损，直线振动筛机身各部位是否因振动而产生损坏，需添加润滑油的部位须加油润滑。
