1020直线振动筛运行原理及结构

1020型直线筛分机即DZSF1020直线振动筛，筛网尺寸1000*2000，筛面层数1，筛孔尺寸2-200目，单位时间处理量0.12-20吨，电机功率2*0.37KW，外形尺寸2953*808*1120mm。该机具有筛选分级精度高、解决量大、构造简要、耗能少、噪声低、筛网使用时间长、封闭性好、无灰尘溢散、保养简便、可用在流水线生产中的无需人工化作业，重要应用工业：大部分适用在化工、食品、塑料、医药、冶金、玻璃、回收混凝土、粮食、化肥、磨料、陶瓷等工业中干式粉状物料的筛选分级。

1020两层直线筛分机运行原理

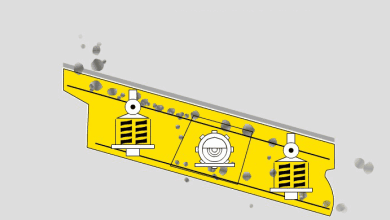

DZSF1020直线筛分机为双激振器，当两台激振器做同步、相反方向运转时，其偏心锤所出现的激振力在平行于电动机轴线的趋势彼此抵消，在垂直于电动机轴的趋势叠为一合力，所以筛机的运动轨迹为不断线，两电动机轴相比筛网表面在垂直趋势有一倾斜度，在激振力以及物料自重力的合力作用下，物料在筛网表面上被抛起跳跃或向前作直线运动，从而满足对物料进行筛选以及分级的目标，适用在规格在0.074—5毫米，水含量不过7%，无粘性的多样干式粉状或粒型状物料的筛选分级，大喂料规格不过10毫米。

1020直线筛分机构造

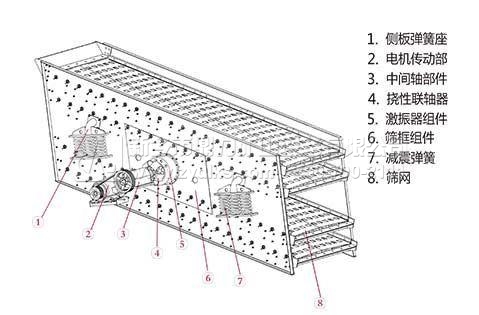

本筛机重要由筛箱、筛框、筛网、激振器、电动机台座、减振弹簧、支架等组合。

1、筛箱：由数种厚度不一样的钢板焊制而成，了解的受力性能以及刚度，是筛机的重要组合部分。

2、筛框：由松木或弯曲量较小的木材制成，重要用做筛网平整，满足正常筛选分级。

3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、激振器(运用与保养方案详见激振器运用揭示书)。

5、电动机台座：安装激振器，运用前衔接螺栓需拧紧，是新筛机试用前三天、需重复紧固，以防松动引起事件。

6、减振弹簧：禁止震动传给地面，此时支持筛箱的重量，安装时，弹簧需垂直与地面。

7、支架：由四个支柱以及两个槽钢组合，支持着筛箱，安装时支柱需垂直与地面，两支柱下面的槽钢应彼此平行。
