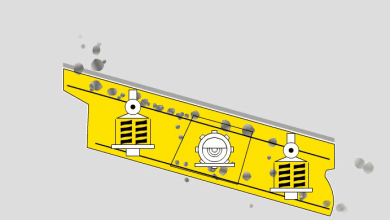

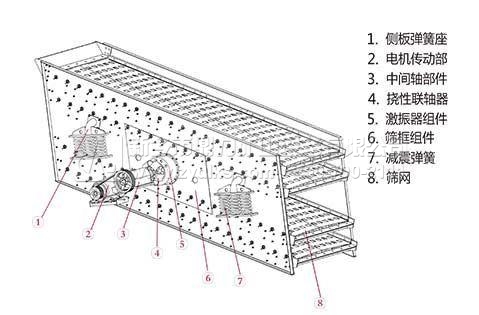

直线振动筛组成结构图与特点

直线振动筛的组件有筛箱、弹性支撑系统、振动电机、挠性联轴器和电动机。

筛箱：筛框+蓖条

（1） 筛框作为螺丝联接的间隙金属构造件，拥有高力度的长处，由侧板、内外牢固板、牢固梁、横梁、支承端梁构成，侧板与底部横梁构成承重桁架，用在承受蓖条和物料的负荷，支撑端梁与弹性支撑系统联接，承受部分直线振动筛分机震动的重量，在筛框的入料端装有入料端梁和入料衬板，在出料端装有出料端梁和出料衬板。

（2） 蓖条：分为不锈钢焊接蓖条或聚氨酯蓖条，脱水、脱介、脱泥时采纳条缝蓖条，分级时用长矩形孔或方孔蓖条，直线振动筛分机有单层筛、双层筛和三层筛三种。

弹性支撑系统

直线振动筛分机经过四组弹性支撑系统不变施工中筑物上，弹性支撑系统采纳橡胶弹簧减振。

振动电机

振动电机为对称设计在筛箱两侧板上的块偏心构造，对称偏心锤采纳挠性衔接轴或万向驱动轴联接，外设中间守护罩，电动机经挠性联轴器直接驱使振动电机组，经过调改配重板块数或主、副偏心锤彼此的夹角，完成振动幅度的调改。

挠性联轴器

挠性联轴器采纳瓣形构造与振动电机联接，可承受较大的开始扭矩，并能减小直线振动筛分机起车和停车时过共振对直线振动筛分机形成的破坏。
