直线振动筛的组成结构及安装调试

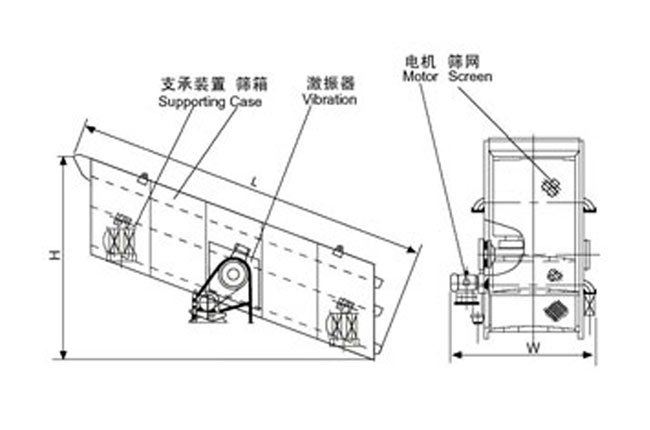

直线振动筛机构成

主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等构成。

1、振动电机。

2、筛框：由松木或弯曲量较小的木材制成，主要用做筛网平整，符合正常筛选分级。

3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、筛箱：由数种厚度不同的钢板焊制而成，会有须的受力性能和刚度，是筛机的主要构成部分。

5、电机台座：安装振动电机，使用前衔接螺钉需要拧紧，尤其是新筛机试用前三天、需要重复紧固，避免松动引发事件。

6、减振弹簧：防止振动传给地面，此时支持筛箱的部重量，安装时，弹簧需要垂直于地面。

7、支架：由四个支柱和两个槽钢构成，支持着筛箱，安装时支柱需要垂直与地面，两支柱下面的槽钢应相互平行。

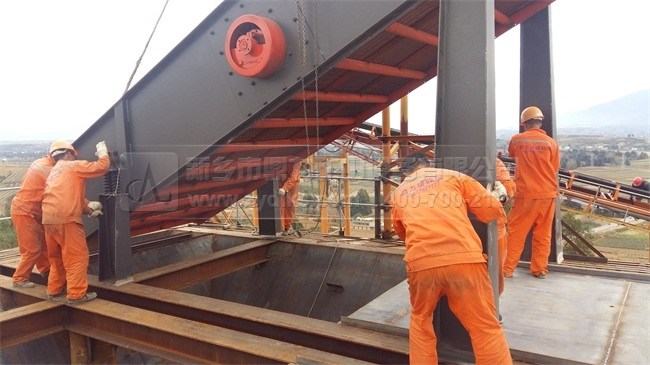

直线振动筛机如何安装与调整：

1、电机应紧固在安装面上，安装面需要光洁、平整。

2、电机可程度安装。

3、激振力的调整。

4、电机应有的接地，电机内有接地系统，引线端有标记，亦可凭借底脚坚固螺丝接地。

5、电机引线选择四芯橡胶电缆YZ-500V，接电源时引出线电缆不许可有急折，并与振动体不变
