直线筛结构及各部分功能说明

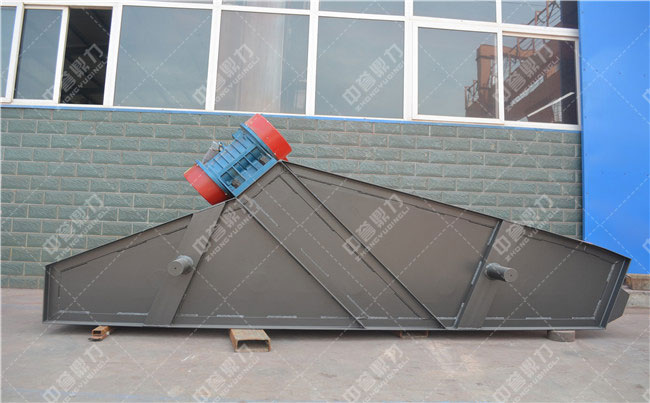

直线振动等厚筛是拥有箱式振动器和多段的不同歪斜度筛网表面的直线筛分机机，因筛箱的形状与香蕉相似，故得名香蕉筛，它主要是用在细粒含量高的中、细粒度石头的分级，亦可用在脱水、及脱介和脱泥等操作，筛网表面选择的不同歪斜度的折线形式，从入料端到排料端是一种料层厚度不变的筛选分级的办法，各段筛网外观上的石头量与流速比值稳定，呈现均衡的状况，筛选分级的成效提高，比相同面积的筛机处置量提高1.5-2倍，尤其是对中细粒度分级成效更为。

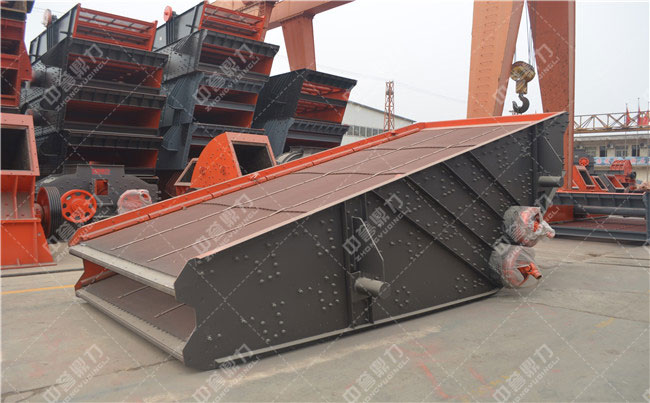

直线筛分机主要就是有筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组合。

1、筛箱：由数种厚度不同的钢板焊制而成的，它拥有须的受力性能和刚度，是筛机的主要的组合部分。

2、筛框：由松木或是弯曲量较小的木材制成，主要是用做筛网平整，符合正常筛选分级。

3、筛网：有低碳钢、黄铜、青铜、及不锈钢丝等数种筛网。

4、振动电机(使用与修护的办法详见振动电机使用表明书)。

5、电机台座：安装振动电机，使用之前衔接螺钉须拧紧，尤其是新筛机试用前三天、须重复紧固，免得松动造成事件。

6、减振弹簧：禁止振动传给地面，此时支持筛箱的部重量，安装时，弹簧须垂直与地面。

7、支架：由四个支柱和两个槽钢组合，支持着筛箱，安装时支柱须垂直与地面，两支柱下面的槽钢应相互平行。
