    使用范围

    直线振动筛又名直线筛，直线多层振动筛或多层直线振动筛，可对粉状、颗粒状物料进行筛选分级作业，被广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业中。

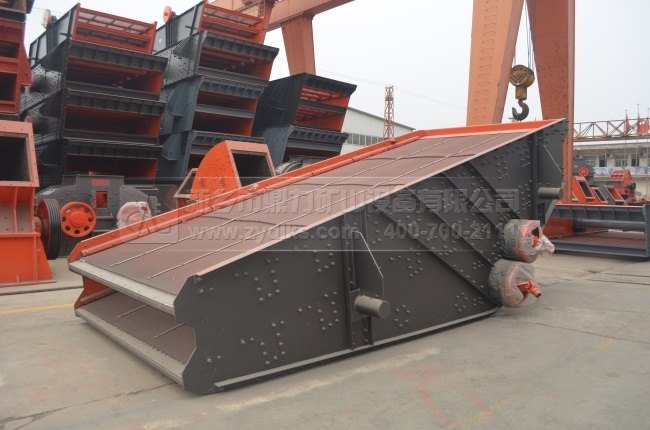

    简单介绍

    直线筛是一种利用振动电机激振力作为振动源，是物料在筛网上被抛起，同时做直线运动的一种振动筛分设备。筛分合格物料经过多层筛孔从各自合格的筛孔漏出，从而获得高质量的成品料。

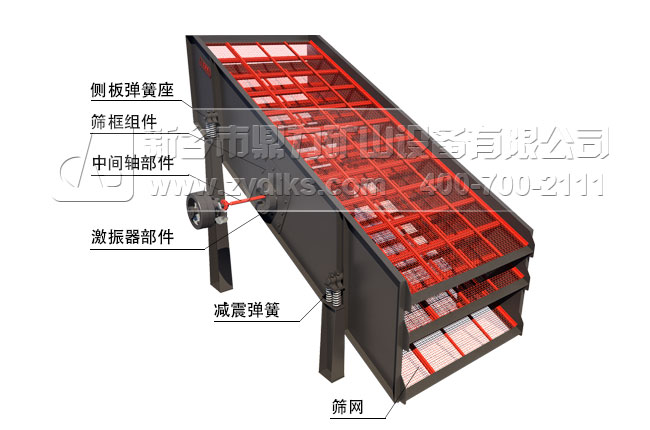

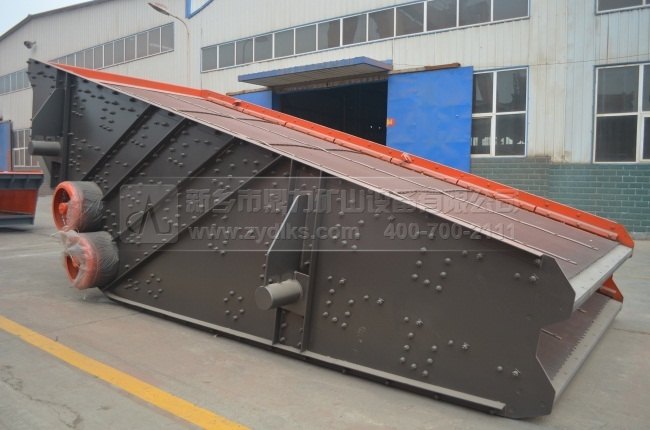

    直线振动筛结构组成

    直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架组成。

    1、筛箱：由数张厚度不同的钢板焊制而成，具有的强度和刚度，是筛机的主要组成部分。

    2、筛框：由三角铁制成，主要用来保持筛网平整，达到正常筛分。

    3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等多种筛网。

    4、振动电机

    5、电机台座：下振式（电机安装在筛箱下方的）筛机的电机台座是可以移动的，使用前连接螺钉须拧紧，是新筛机试用前三天须反复紧固，以免松动造成事故。

    6、减振弹簧：阻止振动传给地面同时支持筛箱的部重量。安装时，弹簧须垂直于地面。

    7、支架：由四个支柱和两个槽钢组成，支撑着筛箱。安装时支柱须垂直于地面，两支柱下面的槽钢应相互平行。

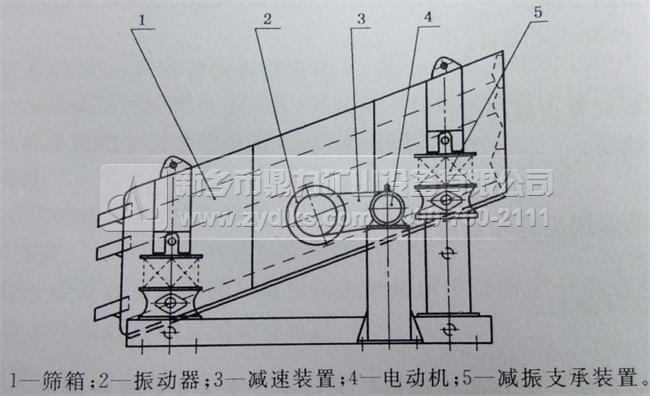

振动筛结构图

    直线振动筛工作原理

    直线振动筛也是采用惯性激振器来产生振动的，直线振动筛振源有电动机带动激振器，激振器有两个轴，每个轴上有一个偏心重（下图所示），而且以相反方向旋转，故又称双轴直线振动筛，由两齿轮啮合以同步。当两个带偏心重的圆盘转动时，两个偏心重产生的离心力F，在x轴的分量互相抵消，在y轴的分量相加，其结果在y轴方向产生一个往复的激振力，使筛箱在y轴方向上产生往复的直线轨迹振动。

    当直线振动筛振源采用振动电机时，须布置二台，其轴线与直线振动筛纵向轴线方向一致（不平行，具有一夹角）。二台振动电机对称布置在筛箱的上方、下部和两侧均可以。其直线振动筛工作原理。

    直线振动筛的筛面倾角通常在8°以下，筛面的振动角度一般为45°，筛面在激振器的作用下作直线往复运动。颗粒在筛面的振动下产生抛射与回落，从而使物料在筛面的振动过程中不断向前运动。物料的抛射与下落都对筛面有冲击，致使小于筛孔的颗粒被筛选分离。筛子的筛分效率及生产能力（处理量）同筛面的倾角、筛面的振动角度、物料的抛射系数有关。为了筛分效率高、筛子的生产量大，须选择合适的Ky（抛射系数）值，同圆振筛选定Ky值的方法相同。
