新乡中誉鼎力圆振动筛主要结构介绍
如果您正在寻找相关产品或有其他问题,可拨打公司服务热线,或点击下方按钮与我们在线交流!

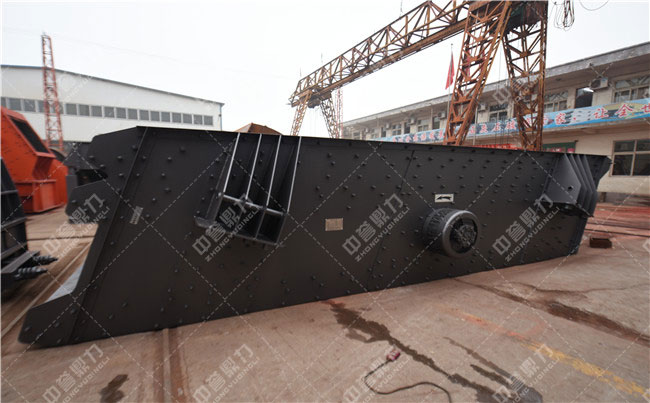

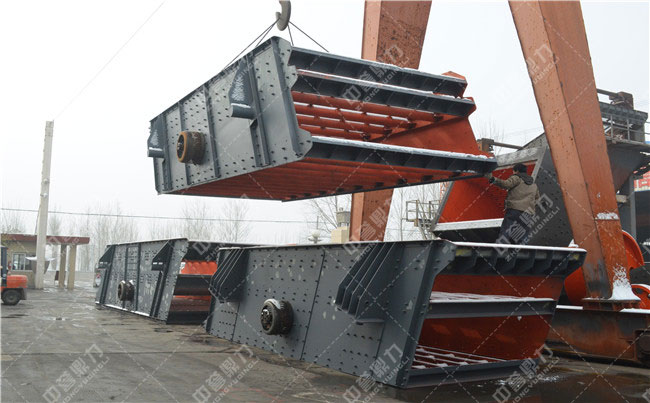

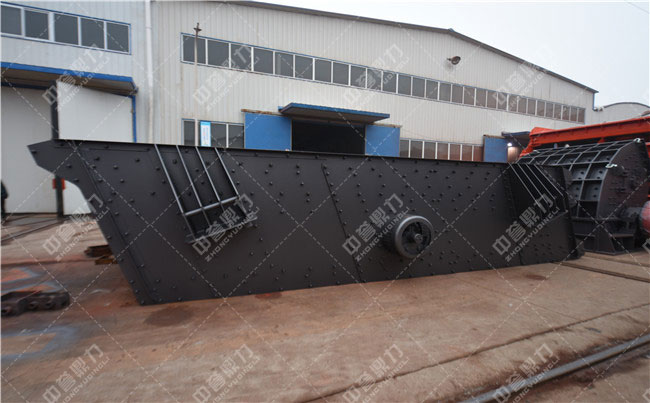

圆振动筛系的筛分设备,广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。具有稳定、消耗少、噪音低、寿命长、振型稳、筛分效率高、结构简单、易维修、封闭结构无粉尘溢散等优点,圆振动筛其实是一个构造简单的设备,主要用来筛分不同细度的物料。本文新乡中誉鼎力就来介绍一下圆振动筛的主要结构。
圆振动筛主要由筛箱、支架、筛框、筛网、电机台座、减振弹簧、振动电机等组成。
1、筛箱:由数种厚度不同的钢板焊制而成,具有的强度和刚度,是筛机的主要组成部分。
2、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱须垂直与地面,两支柱下面的槽钢应相互平行。
3、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
4、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
5、电机台座:安装振动电机,使用前连接螺钉须拧紧,是新筛机试用前三天、须反复紧固,以免松动造成事故。
6、减振弹簧:阻止振动传给地面,同时支持筛箱的部重量,安装时,弹簧须垂直与地面。
7、振动电机(使用与维修方法详见振动电机使用说明书)。
圆振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。
