圆振动筛结构原理_圆振动筛型号规格_圆振动筛技术参数

圆振动筛做圆形运动，是一种多层数、振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构、激振力强、筛分效率高、振动噪音小、坚固、维修方便、使用安等特点，该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。

圆振动筛结构组成

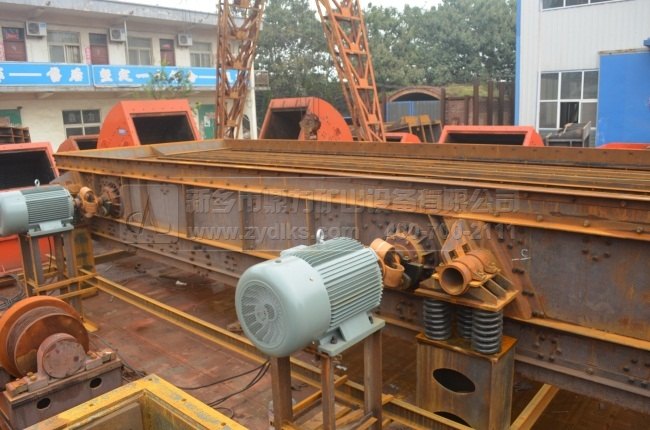

圆振动筛由振动源、筛体、筛网、减振装置和底托组成，筛机侧板采用钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接，结构合理，坚固。直线振动筛主要由筛箱、网架、筛网、振动电机、电机台座、减振弹簧、支架组成。振动筛包括圆振筛、直线筛和共振筛，其中前两者又往往统称为惯性振动筛。

圆振动筛工作原理

电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力，激发筛箱产生振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。

圆振动筛工作特点

① 采用块偏心作为激振力，激振力强。

② 筛子横梁与筛箱采用高强度螺栓，结构简单，维修方便快捷;

③ 采用轮胎联轴器，柔性连接，运转平稳;

④ 采用小振幅，高频率，大倾角结构，使该机筛分效率高、处理大、寿命长、电耗低、噪音小。
