圆振动筛筛箱设计要点

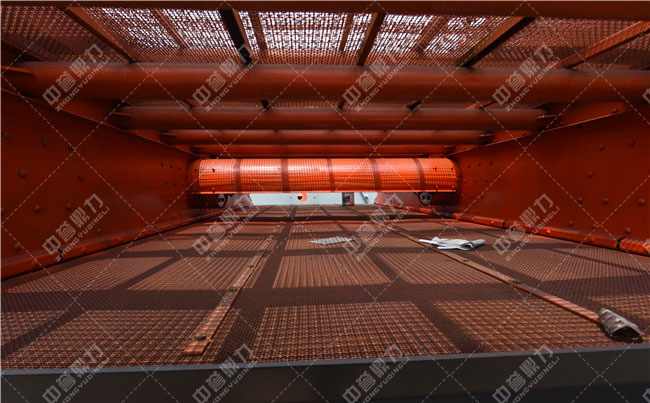

筛箱是圆筛分机械筛子的承载部分以及参振零件，由筛箱及落后在它上面的筛网表面组合，它由侧板、后档板、下横梁以及上横梁组合，侧板是由钢板制成利用横梁将两侧傍衔接起来，使筛箱成为整体构造，为了加强侧板的刚度，在满意的位置铆接角钢以补强，下横梁采取无缝钢管或槽钢，上横梁采取无缝钢管，因为筛子是在高频震动下工作，筛框不但是承受筛子物料的重量，并且还要承受大的震动力，所以筛箱的衔接鄂有尽量的整体刚度，为了不导致筛箱因发生弯曲而损毁，我们对圆筛分机械的筛箱进行了方位布置，尤为重要包含以下三区域。

1、侧板以及横梁

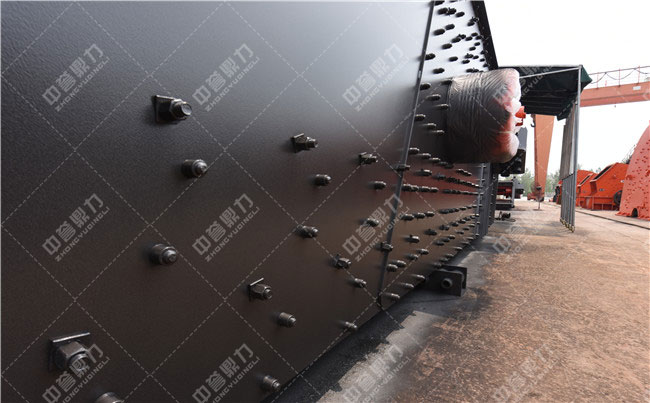

侧板以及横梁是尤为重要受力构件，因为筛箱是借助于侧板支撑在机架上，所以侧板承受物料以及筛箱的重量，并将激振力传递到筛框的各个部分，侧板通常选用6~16毫米的钢板或角钢组合，这里选用8毫米的钢板，横梁承受篦条以及物料的重量及它在运行中的惯性力，横梁能够采取工子钢、槽钢、无缝钢管、箱形梁、重压梁等在这里选用10毫米厚的槽钢。

2、筛箱构造的焊接

筛箱的刚度是指其抵抗弯曲的能力，在筛子作业时，筛框受震动出现的高频惯性力可使局部构件发生动力弯曲，这类弯曲常常是横梁或侧板折断的重要因素，所以加强筛框构造的刚度，尤其是衔接零件的刚度是重要困扰,在横梁间设置纵向小梁，横梁上铺设篦条,横梁与侧板相接处采取较大弯钢等都是较高刚度的有用措施。

筛框构造经常使用的衔接方式有铆接以及焊接两大类，铆接构造尺寸准确并且无内应力，对震动有优的适应能力,但是制造技术繁杂,焊接构造开始建设方便，焊接构造开始建设方便,但是因为焊缝复杂,内应力大，在强烈的震动负荷下常常出现焊缝开裂甚至构件折断,为了清扫焊接构造的内应力,采取回火解决，因为此筛分机械采取回收混凝土石料筛选分级,归类于中小产量筛分机械,在思考经济性的状况下益选用焊接件。

3、筛网表面

筛网表面的绷紧水准对筛网表面的周期引起大,差别类型的筛网表面,落后法子也差别，归纳起来有4类:木楔压紧、拉钩绷紧、螺丝落后以及斜板压定，在此选中木楔压紧。

冲孔篦条以及条缝筛网表面可选用木楔将其落后在在筛框上，在筛箱两侧上壁对称的焊接两段长三角钢并与长三角钢各面歪斜，筛网表面支撑在两角钢之间，用木楔以及木条压紧，木楔遇水后可将筛网表面压的更紧，筛网表面的中间用方头螺栓压紧，此法简要靠谱调换方便。
