圆振动筛基本结构及工作原理
如果您正在寻找相关产品或有其他问题,可拨打公司服务热线,或点击下方按钮与我们在线交流!
圆振动筛由筛箱、振动器、支承或悬挂系统、驱动系统等部分组合,电机经三角皮带,驱使振动电机主轴回转,由于振动电机上不均衡重物的离心惯性力影响,使筛箱获振动,改换振动电机偏心重,可获得不同振动幅度。

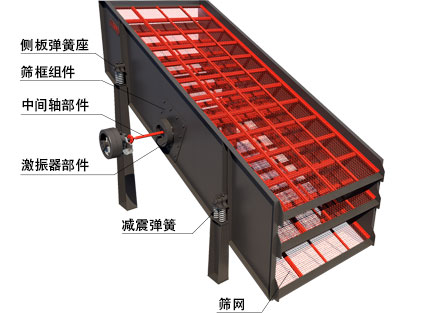

圆振动筛基本结构
筛箱: 筛箱由筛框、筛网表面为压紧系统组合,筛框是由侧板和横梁构成,筛框须要有的刚性。
振动器: 单轴圆振动筛和双轴圆振动筛的振动器,按偏心重配合办法划分通常有两种型式,偏心重的配合办法以块偏心型式较好。
支承系统: 圆振动筛的支承系统有吊式和座式两种,座式安装比较简单,且安装高度低,通常应优先选择,圆振动筛的支承系统主要由弹性元件组合,使用的有螺旋弹簧、板弹簧和橡胶弹簧。
驱动系统: 圆振动筛通常选择V型皮带驱动系统,圆振动筛的构造正确,可以随意选择振动器的转数,但操作时皮带轻易打滑,可能造成筛孔物料堵塞,圆振动筛也有选择联轴器直接驱动的,联轴器可以振动器的稳定转数,而且使用使用时间很长,但振动器的转数调改麻烦。
筛网:筛网是主要磨损件,根据石头品种和客户要求,可选择高锰钢编织筛网、冲孔蓖条和橡胶蓖条,筛网表面有单层和双层两种,各类蓖条均能符合筛选分级效能高、使用时间长、不堵孔的要求。
减振弹簧:禁止振动传给地面,此时支持筛箱的部重量,安装时,弹簧须垂直于地面。
电机台座:安装振动电机,使用前衔接螺钉须拧紧,尤其是新圆振动筛试用前三天、须重复紧固,免得松动造成事件。

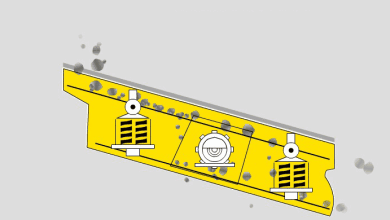

圆振动筛工作原理
YA型圆圆振动筛是轴偏心式振动器,即振动体是一根横穿筛箱的偏心轴,其两端用球面(调心)轴承支撑于筛箱两侧的墙板上,轴承室为密闭型,用稀油润滑,电机经V形驱动带及带轮驱使偏心轴操作,从而形成筛箱的圆形运动轨迹,这类圆振动筛工作平稳,振力强劲,还可通过替换驱动带轮来调改转速,其不足是结构较复杂,整体粗苯,不易修护。
