YK型圆振动筛的构造机械

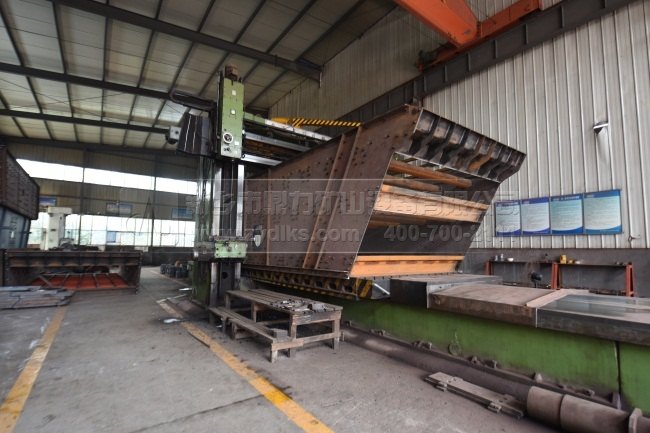

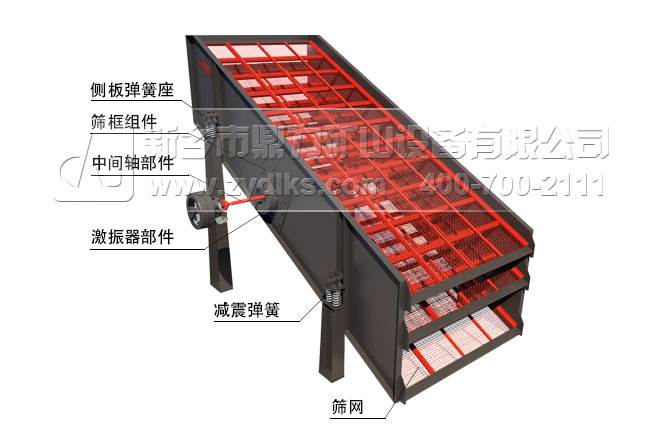

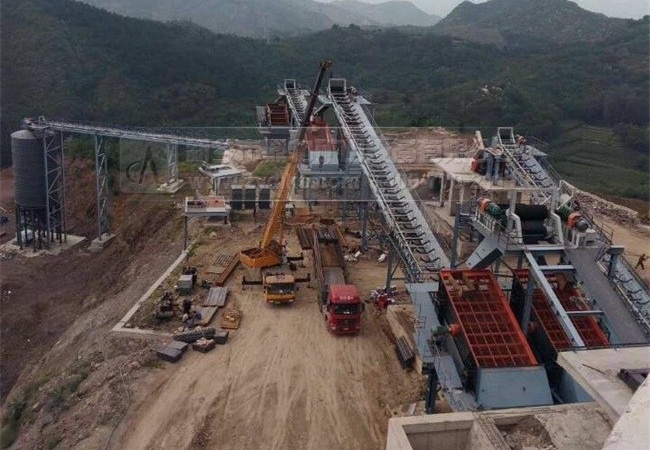

YK型圆振动筛是中誉鼎力研制的一款针对矿山物料筛分、分级使用的圆形轨迹运动振动筛。还可广泛应用于选矿、建材、电力等行业为物料的分级设备。YK型圆振动筛结构较为简单，主要由激振器、筛箱、支撑装置、轮胎连轴器、传动装置、隔振装置等部分组成。下面就YK型圆振动筛结构组成做下具体分析。

1.传动装置

圆振动筛传动装置一般采用三角带传动装置，它结构简单，可任意选择振动器的转速度，但运转时皮带容易打滑而造成筛孔堵塞。有的用联轴器直接驱动振动筛，这样可使振动器转速保持稳定且使用寿命延长，但不能调节振动器的转速。目前还使用了高性能齿轮传动系统。

2.隔振装置

隔振装置振动筛常用的隔振装置有螺旋弹簧、板弹簧和橡胶弹簧。螺旋弹簧结构紧凑、外形尺寸较小，而所得刚度很小，消振性能好，不需要紧固件且工作;但缺点是横向刚度小，筛子易发生横振。板弹簧的优点是横向刚度大，可横振，缺点是外形尺寸大，安装较困难，折断事故较多。橡胶弹簧的优点是外形尺寸小，但刚度较大，隔振性能好，缺点是不适应大振幅，动负荷大。

3.激振器

圆振动筛每个侧板上安装一组激振器，每组激振器是由两个偏心块，两个副偏心块，一对单列向心短圆柱轴承和两个保护罩所组成。激振器通过螺栓固定在侧板上，左右两个激振器之间用万向联轴节连成一体，改变主副偏心块之间的角度即可改变激振器的大小获得不同的振幅，激振器安装在侧板上节省了笨重的支撑梁使筛箱受力更为合理。

4.筛箱

筛箱是由筛框、筛面及其坚固装置组成的。箱框由侧板和横梁构成。侧板用6～16mm厚的钢板制成，栋梁用钢管、槽钢或工字钢制成;可用铆接、焊接或高强度螺栓等三种方式将它们联接起来。采用铆接结构时制造工艺复杂，但对振动负荷适应能力较好。焊接结构工艺简单，但焊缝复杂，内应力较大，在承受强烈振动作用时焊缝易开裂，甚至造成构件断裂;为此可采用回火处理以内应力。一般说来，焊接结构适用于中小型振动筛，高强度螺栓和环槽铆钉因联接、便于在现场装配配筛框而适用于大型振动筛。

5.支撑装置

用橡胶弹簧做弹性元件，通过改变前后支架的高度改变筛面倾角,改变后的支撑架高度和地脚螺栓孔尺寸由用户自行决定。

6.轮胎连轴器

它将参振的激振器与固定的电动机连接以后，传动扭矩。
