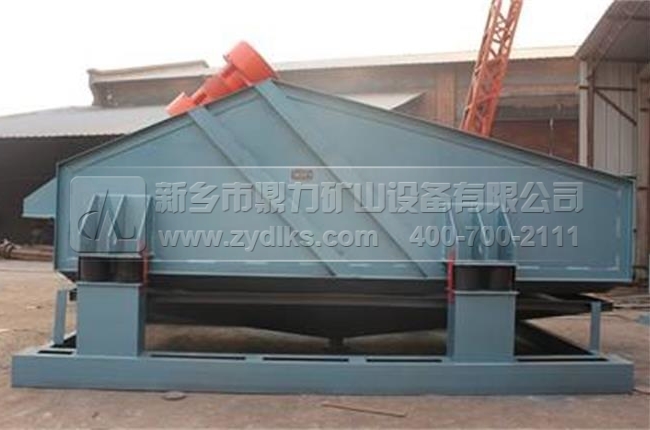

大型脱水筛结构特点

脱水机是进行煤泥脱水的成熟机械，主要用在煤泥回收、过滤隔粗、压滤隔粗等，由于矿山工业的改进，脱水机使用已经增大至整个矿山工业，尤其在废渣脱水系统中运用更是普遍，做为矿山工业主要的脱水机械，脱水成效的好坏由它的结构特性和运动特性所，它的主要零件包含筛箱、晒面、振动器、支撑弹簧四个，下面简单的介绍下矿山脱水机的主要结构及主要零件的优势：

1、筛箱：

是由晒面和筛框组合，两者之间呈上下不弯曲式，它是脱水机的主要工作零件和承载零件，筛框的载荷性能强须使其受力性能、刚度和性好，而且整体体重尽可能要轻，为了减少筛框的重量，提高筛框侧护板受高频动载荷的能力，侧板使用锅炉钢板整块折弯，然后局部使用扁钢提高，并与横梁、入料异形梁、出料异形梁提高焊接，形成的框架结构，这类制作方式大大添加了筛框的横纵向刚度的受力性能，另外，部焊接件都使用的是与之相安装的材料，减少了焊接的内应力，增长了筛框是使用使用时间，筛框焊接形式较比螺旋栓和铆钉比，生产过程更简单，更，而且重量轻，

2、晒面：

是承受石子并使石子完毕筛选分级、脱水过程的重要零件，其结构的好坏直接影响其筛选分级成效，通常脱水机晒面会选择不锈钢焊接网晒面，但其开孔率较低，通常只在18—23%，由于其筛网目数仅能符合0.25毫米，因此不合适解决水分较大、沾湿的石子，如果否则易糊堵筛孔，而且筛选分级成效不佳，市面有一种橡胶筛网，它由不同筛孔的不锈钢蓖条与橡胶筛网镶嵌而成的，上层的橡胶晒面的筛孔小，称为主筛网；中间层筛网的筛孔比上层大一个孔序，称为防堵筛网；下层筛网受力性能大，钢丝直径小，这样可添加筛网开孔率，开孔率可达50%，而且还负责支撑以上两层筛网，使之大的受力性能和刚度，由于每层筛网的直径不同，筛网所受拉伸力后弯曲也不同，而且上层的橡胶晒面，会有须的弹力，可将石子弹起，这样有凭借细石子过筛，并防止糊堵，会有其余筛网所无的效率，

3、振动器：

是脱水机做筛选分级运动的零件，它使用外置式偏心结构，筛箱一侧 一对振动电机，两套轴承，而且轴承使用的是高精度大游隙轴承，轴承外圈装有轴向定位，可防止轴向窜动供应的轴承外圈与轴承座或轴承内圆与轴的相对滑动，这样缓解了轴升温、杂音大的问题，

4、支撑弹簧：

是使振动机器在制定的工作条件下进入共振状况，通常脱水机在25Hz——50Hz高频振动下工作，支撑结构对其运动特性的影响很大，而脱水机的支撑弹簧类型多种，如金属弹簧、复合弹簧和橡胶弹簧等。
