振动筛安装技术人员需掌握的基础技能——中誉鼎力振动筛

一、熟悉振动筛安装的注意事项

1、在选择筛网时要注意要选择丝径较粗的筛网，因为直线振动筛筛网的安装相对较繁琐。

2、裁剪筛网时，筛网宽度和网架保持一致即可，长度要比网架长出50~70mm。

3、安装筛网时，要将筛网涨紧，不能起邹，因为筛网的涨紧度是影响筛分效率的重要因素。

4、加装清网弹跳球时，要注意考虑物料的筛分难度及目数，来定量加装弹跳球，不能盲目加装。

5、如果物料比重较大或筛网目数较高时，应在筛网下面增加目数适合的托网，其目的是起到支撑作用，减少物料对筛分网的压力，延长其使用寿命。

6、　网架按要求装配到筛箱后，切记要将长出的筛网伸入到相应的出料口内，避免在此出现混料堵料现象。

7、　安装压板时，要注意其平整度，并衬以伸缩性较强的海绵密封带均匀锁紧，因为这既是杜混级发生的关键，又是影响筛网使用寿命的重要因素。

8、安装完毕，应先使用少许物料对筛机布料及筛分情况进行测试，若物料均匀向前输送，且分级准确，无混料现象，则说明可以投入使用;反之，若出现跑偏或聚堆等不均匀现象，应调整筛机筛网面的平整度和均匀度;若出现混级现象，应检查筛网的密封及是否压紧。

二、掌握振动筛安装的步骤

安装时，要将基础找平，然后按照支承或吊挂装置的部件图和筛子的安装图，顺序装设各部件。弹簧装入前，应按端面标记的实际刚度值进行选配。 将筛箱连接在支承或吊挂装置上。装好后，应按规定倾角进行调整。对于吊挂式的筛子，应当同时调整筛箱倾角和筛箱主轴的水平。一般行横向水平度的调整，以筛箱的偏斜。水平校正后，再调整筛箱纵向倾角。隔振弹簧的受力应该均匀，其受力情况可通过测量弹簧的压缩量进行判断。一般，给料端两组弹簧的压缩量 须一样，排料端两组弹簧也应如此。排料端和给料端的弹簧压缩量可以有所差别。 安装电动机及三角胶带。安装时，电动机的基础应该找平，电动机的水平需要校正，两胶带轮对应槽沟的线应当重合，三角胶带的拉力要求合适。 按要求安装并固定筛面。 检查筛子各连接部件(如筛板、激振器等)的固定情况，筛网应均匀张紧，以防止产生局部振动。检查传动部分的润滑情况，电动机及控制箱的接线是否正确，并用手转动传动部分，查看运转是否正常。 检查筛子的入料、出料溜槽及筛下漏斗在工作时有无碰撞现象。筛分机安装完毕，应该进行空车试运转，初步检查安装质量，并进行要的调整。

查看振动筛试运转筛子空车试运转时间不得小于8h。在此时间内，观察筛子是否启动平稳迅速，振动和运行是否稳定，无噪音，通过振幅牌观察其振幅是否符合要求。 筛子运转时，筛箱振动不应产生横摆。如出现横摆，其原因可能是两侧弹簧高差过大、吊挂钢丝绳的拉力不均、转动轴不水平或三角胶带过紧，应进行相应的调整。 开车4h内，轴承温度渐增，然后保持稳定。高温度不过75℃，温升不能过40℃。 如果开车后有异常噪音或轴承温度急剧升高，应立即停机，检查轴是否转动灵活及润滑是否良好等，待排除故障后再启动。 开车2-4h后停机检查各连接部件有否松动，如果有松动，待紧固后再开车。试车8h后如无故障，才可对安装工程验收。

三、振动筛安装后的调试工作

1、振动幅度的调节

增大振幅有利于固相输送和增大处理量，减小振幅对筛网和振动器轴承的寿命有利。改变振幅应按以下步骤进行：

1)关闭电源;

2)卸掉振动器上的护罩;

3)旋转振动器轴上每副平衡块中外面的一个，来改变振动器产生的激振力;

4)将平衡块都放在激振力的相同百分比的位置，锁紧偏心块。

2、电路连接

出厂的电气系统装有独立的过载保护装置，将2台振动器联锁，防止当1台振动器出现故障时，导致设备的严重损坏。

1) 接线口螺纹的配合面和电动机接线盒须涂抹密封胶，防止工作过程中进水;

2) 开关底部进线口须封住，防止振动筛出厂后不用，水汽进入锈蚀机心;

3) 振动电动机接线口处接线松紧合适，避免电缆线因剧烈晃动产生疲劳断裂。

3、筛箱角度调节装置

调节筛箱角度时不停机，按下面步骤进行：

1)拔出插销;

2)转动手轮，调节装置会上下移动;当调至所需要的筛箱角度时，插入插销;

3)继续转动手轮，使移动部分下移，让插销受力，避免内部丝杠受力而弯曲;

4)调节另一侧，让两侧角度相同。

由于角度调节装置的滑动面外露，为了避免生锈须经常加润滑脂。

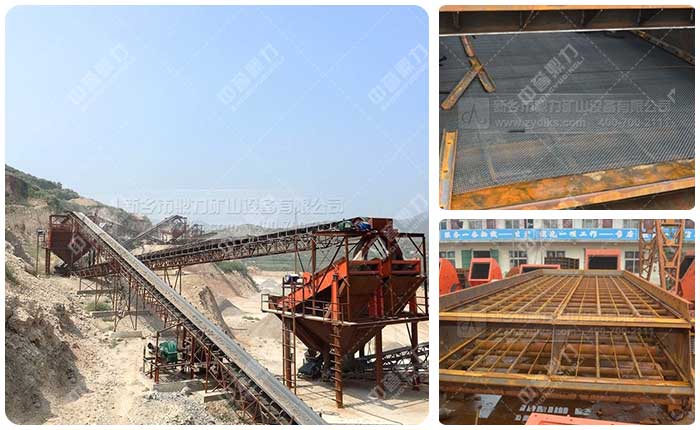

4、安装筛网

1)松开紧固筛网的张紧螺栓时，不要将螺母等完卸下来，将张紧螺栓旋转90°，使其扁方从筛网钩板的长孔中退出，然后拿出筛网钩板，取出筛网;

2)张紧筛网时，使左侧钩板处于铅垂位置，张紧右侧筛网钩板，再将左侧张紧螺栓拧紧，筛网与筛架应同步振动，不能出现脱离现象。

钩边筛网分为普通钩边筛网和预张紧衬孔板钩边筛网2种，预张紧衬孔板钩边筛网底部有冲制的2mm厚衬板，筛网的张紧力应尽可能大，使簧丝之间的距离为0.5~1.0mm即可;而普通钩边筛网的张紧力太大会导致簧丝屈服，因此应当减小张紧力。

5、润滑操作

振动筛累计工作2个月后应将振动器上每个轴承润滑1次，向每个轴承润滑脂嘴内加入10g左右润滑脂即可。过量添加的润滑脂会进入电动机绕组，影响线圈散热。

6、更换振动器

更换振动电动机时须了解其内部结构。S250平动椭圆振动筛振动电动机的偏心块结构与普通振动电动机不同，它两侧的偏心块不在同一个角度。因此在更换旧电动机前，应当打开电动机的护罩，对照说明书仔细研究偏心块的安装位置。

振动电动机安装在筛箱上时，电动机轴两端的偏心块不在同一半径方向，而是成夹角安装，即上端偏心块与下端有45°的相位角，并且左右两侧电动机结构正好相反。
