振动筛的三种传动连轴器的简单介绍

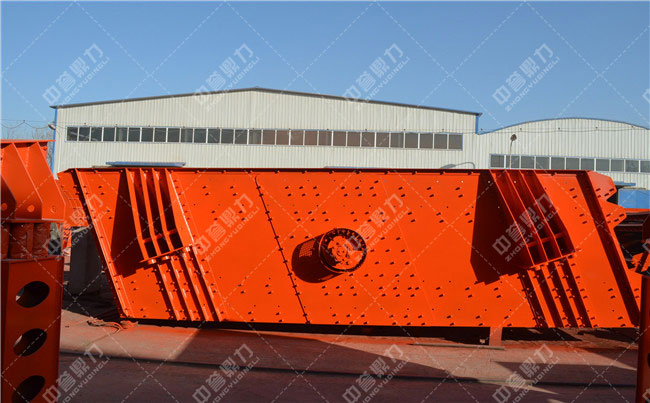

振动筛主要用于物料的筛分过程。其结构主要由筛箱、激振器、悬挂(或支承)装置及电动机等振动筛配件组成。电动机经三角皮带，带动激振器主轴回转，由于激振器上不平衡重物的离心惯性力作用，使筛箱获振动。与此同时，改变激振器偏心重，可获得不同振幅。

传动轴是一个高转速、少支承的旋转体，因此它的动平衡是的。一般传动轴在出厂前都要进行动平衡试验，并在平衡机上进行了调整。对前置引擎后轮驱动的车来说是把变速器的转动传到主减速器的轴，它可以是好几节的，节与节之间可以由万向节连接。

传动轴是由轴管、伸缩套和万向节组成。传动轴连接或装配各项配件，而又可移动或转动的圆形物体配件，一般均使用轻而抗扭性佳的合金钢管制成。

(1)万向联轴器万向联轴器在筛分机传动中，多用于电机与激振器和两十激振器之间的连接。其结构如图1所示。

(2)轮胎联轴器轮胎联轴器常用于电机与激振器之间的连接。其结构简单，价格便宜，目前应用较广。轮胎联轴器结构见由橡胶带制作的挠性胶带片和两个半联轴节组成。轮胎联轴器工作时，动力由一个半联轴器传递给胶带挠性片，再将动力传递给另一个半联轴器。由于挠性胶带片在宽度方向刚度很大，组合成联轴器后，其切向刚度远大于径刚度，因此，利用切向力可以传递很大的扭矩，以驱动激振器，利用径向刚度小，可以承受较大的径向跳动，达到减振的目的，从而实现由固定电机到振幅较大的筛箱间的动力传输。(3)橡胶联轴器橡胶联轴器，又称三爪挠性联轴器，结构由法兰、圆形平胶带、压板和螺栓等组成(图2)。

该联轴器结构简单，但轴向尺寸比较大，常用于两个激振器间的连接。ZK型直线振动筛上就是采用的橡胶联轴器连接形式。
