惯性振动筛构造、工作过程及工作原理

惯性筛机是凭借装在驱动轴上的偏重物随轴一起操作而出现的惯性力使筛子出现振动.因此称为惯性筛机，惯性筛机示意图如图所示。

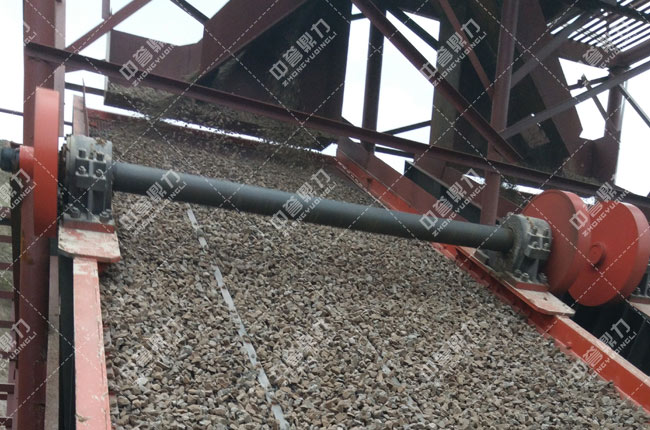

惯性筛机示意图

1-筛箱；2-筛网；3-皮带轮；4-主轴；5-轴承

1、惯性筛机的结构：惯性筛机与偏心筛机有多种相同之处，如筛框、筛网表面、圆盘及偏重物、滚动轴承等，主要区别在于驱动轴是非偏心的普通轴，筛子用弹簧弹性支承在基础上。

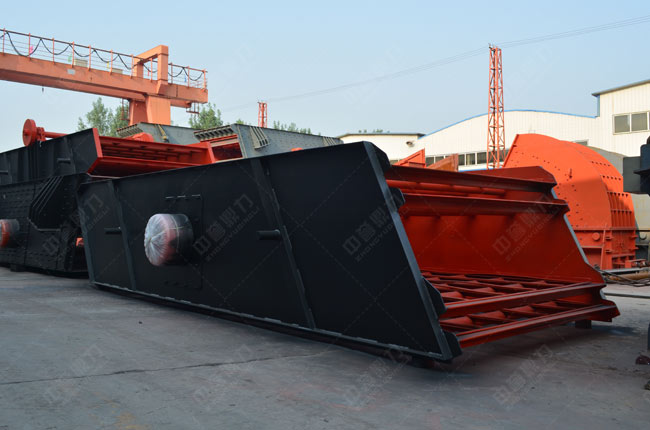

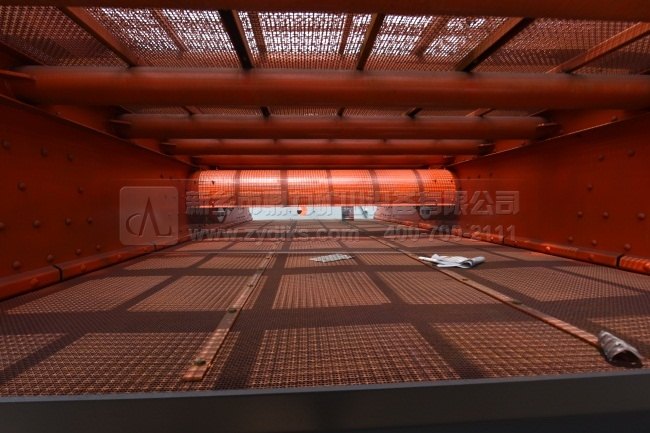

筛机内部结构

1、惯性筛机的操作过程及运行原理：惯性筛机的驱动轴在电机的驱使下高速操作，轴上的圆盘及配重物在操作过程当中出现较大的惯性力，筛子在惯性力的影响下高速振动，当筛子向下运动时，下面的弹簧被压缩，筛子向上运动时弹簧伸长并复原，筛子通过上述过程出现持续的上、下振动，其筛选分级过程与偏心筛机相同，产惯性筛机分为座式和吊式两种，按筛网表面层数不同分为单层筛和双层筛两种，为提高筛选分级效能双层筛也可做单层筛使用。

筛机运行原理

惯性筛机的振动幅度较小，频率高，仅应用在中、纫粒石头的筛选分级，它的振动幅度又随负荷的大小而变化，当给矿量大时振动幅度减小，影响处置能力及筛选分级效能，电机随筛子一起振动而影响使用时间，筛于的性能不宜过大，因此仅应用在中、小产量石料场，当前大加工能力石料场已不多选择。

本系列筛机是石头厂筛选分级石料设计，可供选煤、选矿、电力及化工部门等机械分级使用，该系列为内机种，拥有结构正确、激震力强，振动杂音低，修护方便使用使用时间长等优势。

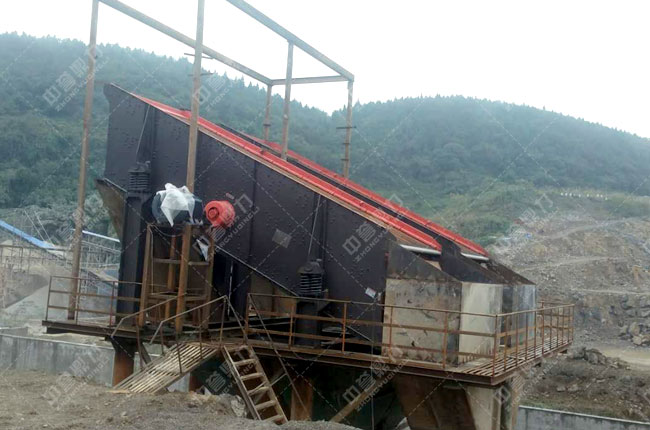

惯性筛机现状

当前惯性筛机常见的有单层、双层，座式和吊式之分，座式筛机由筛箱、振动器、板弹簧组和驱动电机等组合，筛网不变在筛箱上，筛箱安装在两椭圆形板弹簧组上，板弹簧组底座与歪斜度为15度~25度的基础不变，筛箱是凭借不变在其中部的单轴惯性振动器出现振动，振动器的两个滚动轴承不变在筛箱中部，振动器主轴的两端装有偏重轮，调整重块在偏重轮上不同的位置，可以获得不同的惯性力，从而调改筛子的振动幅度，安装在不变机座上的电机，通过三角皮带轮驱使主轴操作，因此使筛子出现振动，筛子中部的运动轨迹为圆；因此弹簧的影响是使筛子的两端运动轨迹为椭圆，在送料端附近的椭圆形轨迹方向朝前，促使石头前进速度添加；凭借对生加工能力和筛选分级效能的不同要求，筛子可安装成不同的坡度（15度~20度），在排料端附近的椭圆形轨迹方向朝后，以使石头前进速度减慢，便于提高筛选分级效能。
