采石场振动筛的工作原理以及组成结构

采石场振动筛工作原理

采石场振动筛将颗粒大小不同的碎散物料群,多次通过均匀布孔的单层或多层筛面,分成若干不同级别的过程成为筛分。大于筛孔的颗粒留在筛面上,称为该筛面的筛上物,小于筛孔的颗粒透过筛孔,称为该筛面的筛下物。实际的筛分过程是：大量粒度大小不同、粗细混杂的碎散物料进入筛面后,只有一部分颗粒与筛面接触,由于筛箱的振动,筛上物料层被松散,使大颗粒本来就存在的间隙被进一步扩大,小颗粒乘机穿过间隙,转移到下层或运输机上。由于小颗粒间隙小,大颗粒并不能穿过，于是原来杂乱无章排列的颗粒群发生了分离,即按颗粒大小进行了分层,形成了小颗粒在下,粗颗粒居上的排列规则。到达筛面的细颗粒,小于筛孔者透筛,终实现了粗、细粒分离,完成筛分过程。然而，的分离是没有的，采石场振动筛在筛分时，一般都有一部分筛下物留在筛上物中。细粒透筛时，虽然颗粒都小于筛孔，但它们透筛的难易程度不同，物料和筛孔尺寸相近的颗粒，透筛就较难，透过筛面下层的颗粒间隙就更难。

采石场振动筛结构

采石场振动筛一般由筛箱、振动器、支承或悬挂装置、传动装置等部分组成。

筛箱

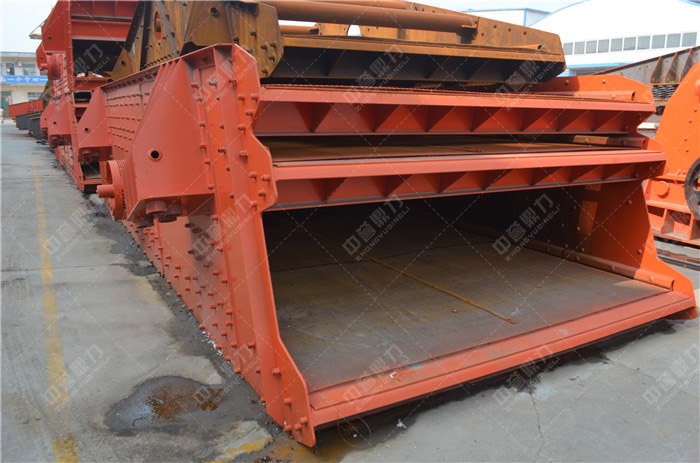

筛箱由筛框、筛面及其压紧装置组成。筛框是由侧板和横梁构成。筛框须要有的刚性。

振动器

单轴采石场振动筛和双轴采石场振动筛的振动器，按偏心重配置方式区分一般有两种型式。偏心重的配置方式以块偏心型式较好。

支承装置

采石场振动筛的支承装置有吊式和座式两种。座式安装较为简单，且安装高度低，一般应优先选用。采石场振动筛的支承装置主要由弹性元件组成，常用的有螺旋弹簧、板弹簧和橡胶弹簧。

传动装置

采石场振动筛通常采用三角带传动装置，采石场振动筛的结构简单，可以任意选择振动器的转数，但运转时皮带容易打滑，可能导致筛孔堵塞。采石场振动筛也有采用联轴器直接驱动的。联轴器可以保持振动器的稳定转数，而且使用寿命很长，但振动器的转数调整困难。
