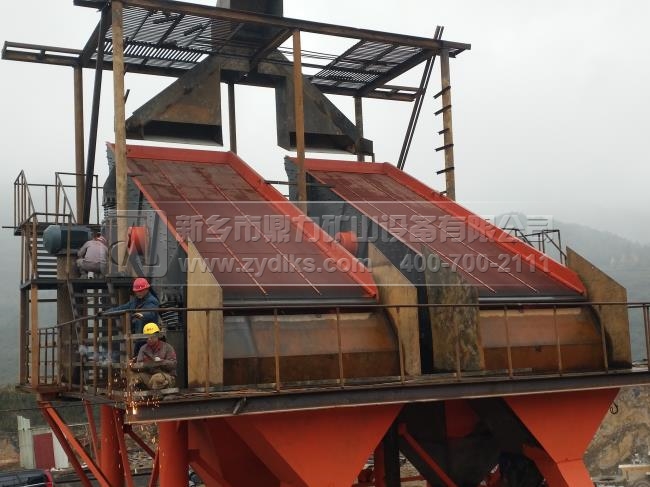

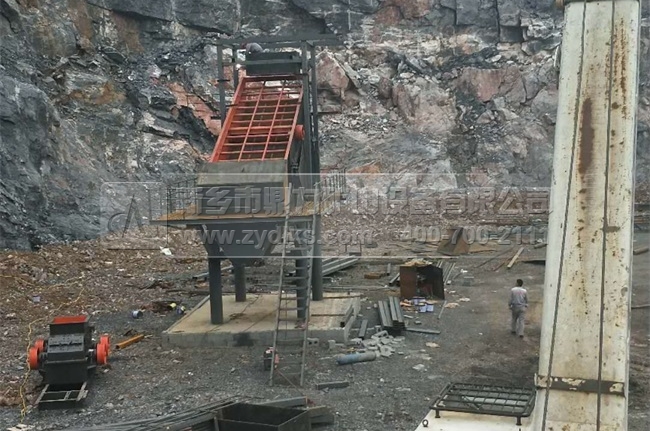

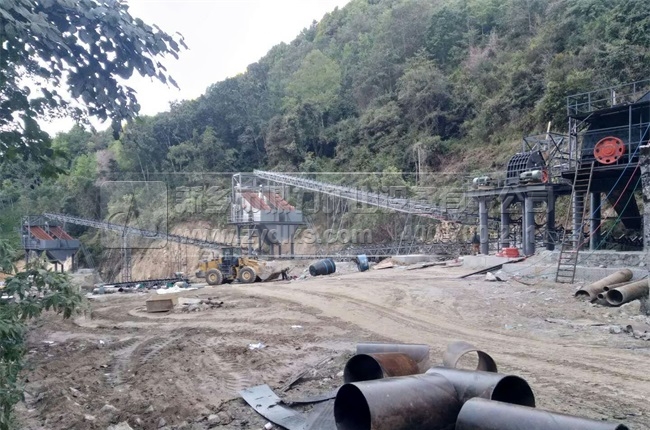

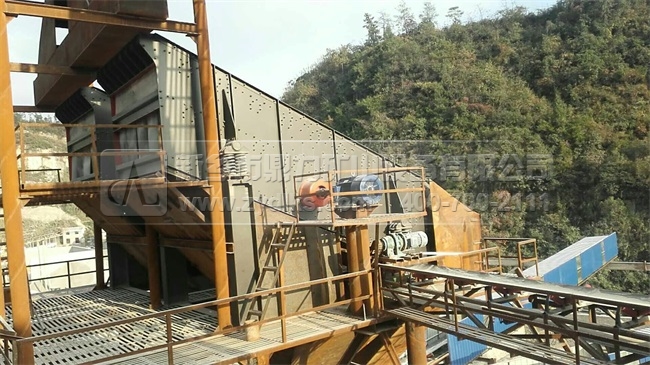

采石场振动筛多应用于石料生产线、碎石生产线、制砂生产线、石子生产线中，作为生产中的物料筛分设备。

采石场振动筛工作原理

采石场振动筛是利用振子激振所产生的复旋型振动而工作的。振子的上旋转重锤使筛面产生平面回旋振动，而下旋转重锤则使筛面产生锥面回转振动，其联合作用的效果则使筛面产生复旋型振动。其振动轨迹是一复杂的空间曲线。该曲线在水平面投影为一圆形，而在垂直面上的投影为一椭圆形。

采石场振动筛结构组成

采石场振动筛主要由进料装置、筛体、吸风除尘装置、振动装置和机架等部分组成。

进料装置的作用是进入筛面的物料流量稳定并沿筛面均匀分布，提高筛分效率。进料量可以调节。

进料装置由进料斗和流量控制活门构成。流量控制活门有喂料辊和压力门两种结构。其中，喂料辊进料装置喂料均匀，但需要配置传动装置，结构较为复杂，一般在筛面较宽时才采用。压力门结构简单，操作方便，能够随着进料的变化自动调节流量，故筛选设备多采用重锤式压力门。

筛体是采石场振动筛的主要工作部件，它由筛框、筛面、筛面清理装置、吊杆、限振机构等组成。筛体内装有三层筛面。层为接料筛面，筛孔大，筛上物为大型杂质，筛下物均匀落到层筛面的进料端。层为大杂筛面，用以进一步清理略大于粮粒的大杂。第三层为小杂筛面，小杂穿过筛孔排出，因筛孔较小而易造成堵塞，为筛选效率，置有筛面清理装置。

限振装置用来筛体的振动。筛体的工作频率一般在共振频率区，在启动和停机过程中需要通过共振区，筛体的振幅会突然增大，容易损坏机件。通过限幅减振可使设备安通过共振区。常用的限振装置有弹簧式和橡胶缓冲器。

采石场振动筛日常使用注意事项

(1)一般在振动筛机出厂时，激振器内注有润滑油，兼有防腐性能，期三个月。存放期过三个月后，运转20min，还可继续防腐三个月，工作时须换上清洁的润滑油。

(2)经常保持激振器通气孔的畅通(因堵塞易导致漏油)。如果畅通后仍然漏油，就应更换油封。

(3)轴承正常工作不应过75℃，新激振器因为有一个跑合过程，故可能温度略高，但经过运转8h以后，温度应稳定下来，如果温度继续过高，应检查油的级别、油位和油的清洁度。

(4)迷宫槽内充满润滑脂，在灰尘量大的场合下工作，应当更加频繁地加注油脂。

(5)更换V带时，应完松开电机地脚螺栓，方便地将V带放入带轮槽内，不允许用棍棒或其他物体撬V带，V带的张紧力须适合，带轮须对正，在次调整张力后，进行48h工作，再重新调整一次。

(6)激振器与筛箱联接的螺栓为高强度螺栓，不允许用普通螺栓代替，须定期检查紧固情况，少每月检查一次。其中任意一个螺栓松动，也会导致其他螺栓剪断，引起筛机损坏。

(7)采用环槽铆钉联接的地方，允许用高强度螺栓代替，所有接触面或孔，均应没有铁屑、灰、油、锈和毛刺。

(8)采用的高强度螺栓、螺母和垫圈，须符合《钢结构用高强度大六角螺栓、大六角螺母、垫圈技术条件》的要求。
