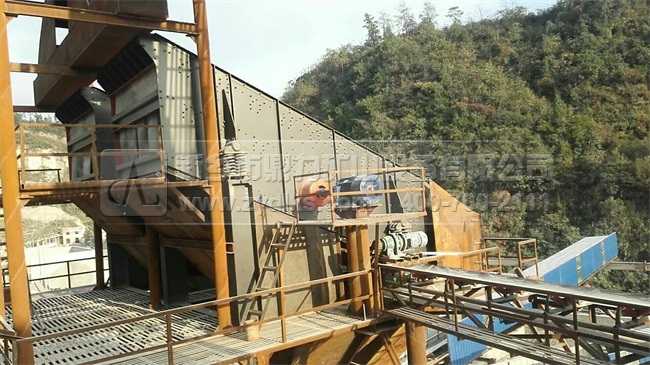

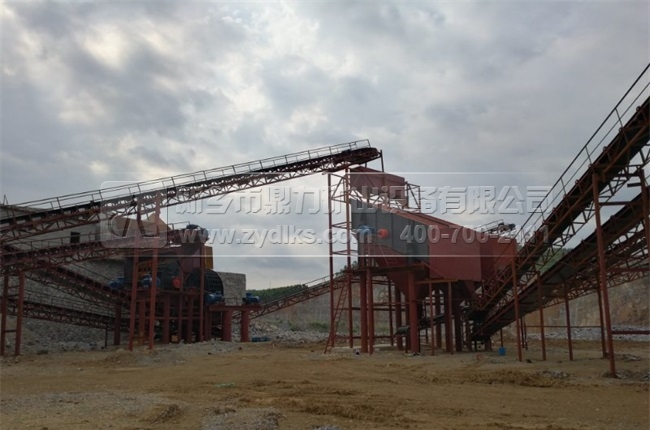

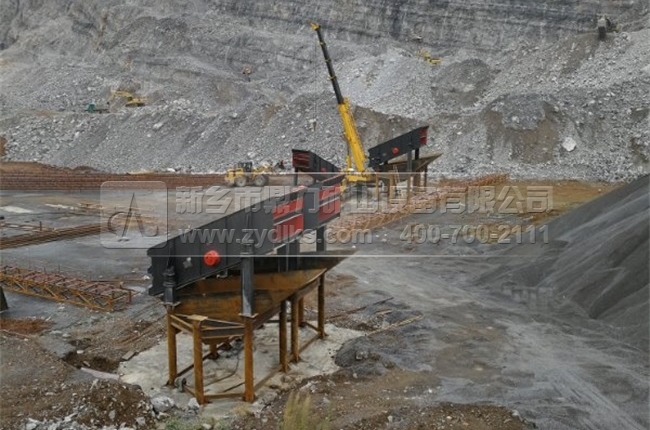

采石场振动筛是采石场生产线中粒型优、粒度合格的主要生产设备,在采石场生产线中应用广泛。采石场振动筛结构简单吗?由哪几部分组成呢?
采石场振动筛主要由筛箱、网架、筛网、振动电机、电机台座、减振弹簧、支架组成。
1、振动器圆振筛主要采用的有纯振动式振动器、轴承偏心式和皮带轮偏心式自定振动器。由于后者可使筛机结构简化、易于制造且使用寿命长,因而已在实践中广泛应用。直线筛有箱式和筒式两种振动器。然而,有些振动器,只要在结构上略作调整,就能使筛机产生直线运动或圆运动,可称为两用振动器共振筛则由两个接近相等的振动质量组成激振系统。
2、筛箱是由筛框、筛面及其坚固装置组成的。箱框由侧板和横梁构成。侧板用6~16mm厚的钢板制成,栋梁用钢管、槽钢或工字钢制成;可用铆接、焊接或高强度螺栓等三种方式将它们联接起来。采用铆接结构时制造工艺复杂,但对振动负荷适应能力较好。焊接结构工艺简单,但焊缝复杂,内应力较大,在承受强烈振动作用时焊缝易开裂,甚至造成构件断裂;为此可采用回火处理以内应力。一般说来,焊接结构适用于中小型振动筛,高强度螺栓和环槽铆钉因联接、便于在现场装配配筛框而适用于大型振动筛。
3、传动装置振动筛一般采用三角带传动装置,它结构简单,可任意选择振动器的转速度,但运转时皮带容易打滑而造成筛孔堵塞。有的用联轴器直接驱动振动筛,这样可使振动器转速保持稳定且使用寿命延长,但不能调节振动器的转速。目前还使用了高性能齿轮传动系统。
4、隔振装置振动筛常用的隔振装置有螺旋弹簧、板弹簧和橡胶弹簧。螺旋弹簧结构紧凑、外形尺寸较小,而所得刚度很小,消振性能好,不需要紧固件且工作;但缺点是横向刚度小,筛子易发生横振。板弹簧的优点是横向刚度大,可横振,缺点是外形尺寸大,安装较困难,折断事故较多。橡胶弹簧的优点是外形尺寸小,但刚度较大,隔振性能好,缺点是不适应大振幅,动负荷大。
5、电机台座:安装振动电机,连接螺丝须拧紧后方可使用,是新筛机试验前三天,须重复紧固,以免松动造成事故。
6、阻尼弹簧:停止振动到地面,而支承所述筛箱的整个重量,在安装时,弹簧须垂直于地面。
7、支架:四个支柱和两个通道的支持筛箱,支柱安装时须垂直于地面的两大支柱下面的通道应该是互相平行的。
